Descripción

Tablero exterior 8 módulos IP65: HT-8

El tablero exterior 8 módulos HT-8 ofrece una fila horizontal para organizar protecciones modulares en instalaciones sobrepuestas. Sus 201 mm de ancho permiten comparar el espacio disponible en el muro con la distribución prevista, antes de comprar.

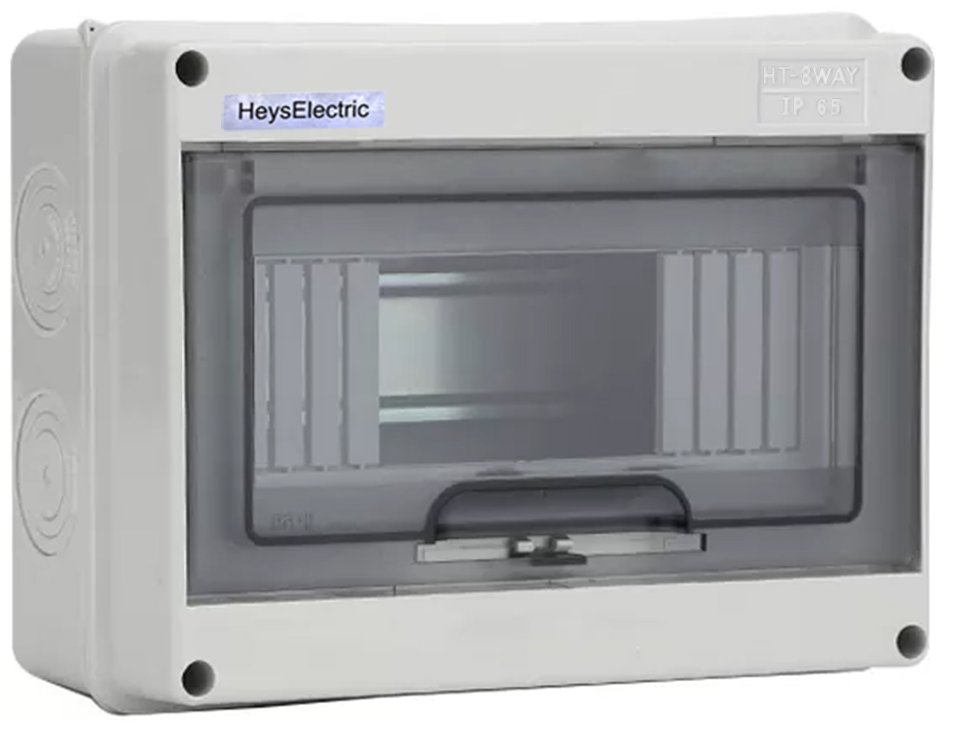

Con 155 mm de alto y 90 mm de profundidad exterior, esta variante conserva un formato bajo dentro de la familia. La tapa humo transparente permite observar el frente de los dispositivos sin mantener la cubierta abierta.

Características técnicas

Cómo elegir capacidad y tamaño

Compara esta variante con el HT-12 si la ocupación modular está cerca de ocho posiciones. Ambos tienen 155 mm de alto exterior, pero el HT-12 aumenta el ancho y la profundidad: la elección debe considerar tanto los módulos como el recorrido de los conductores.

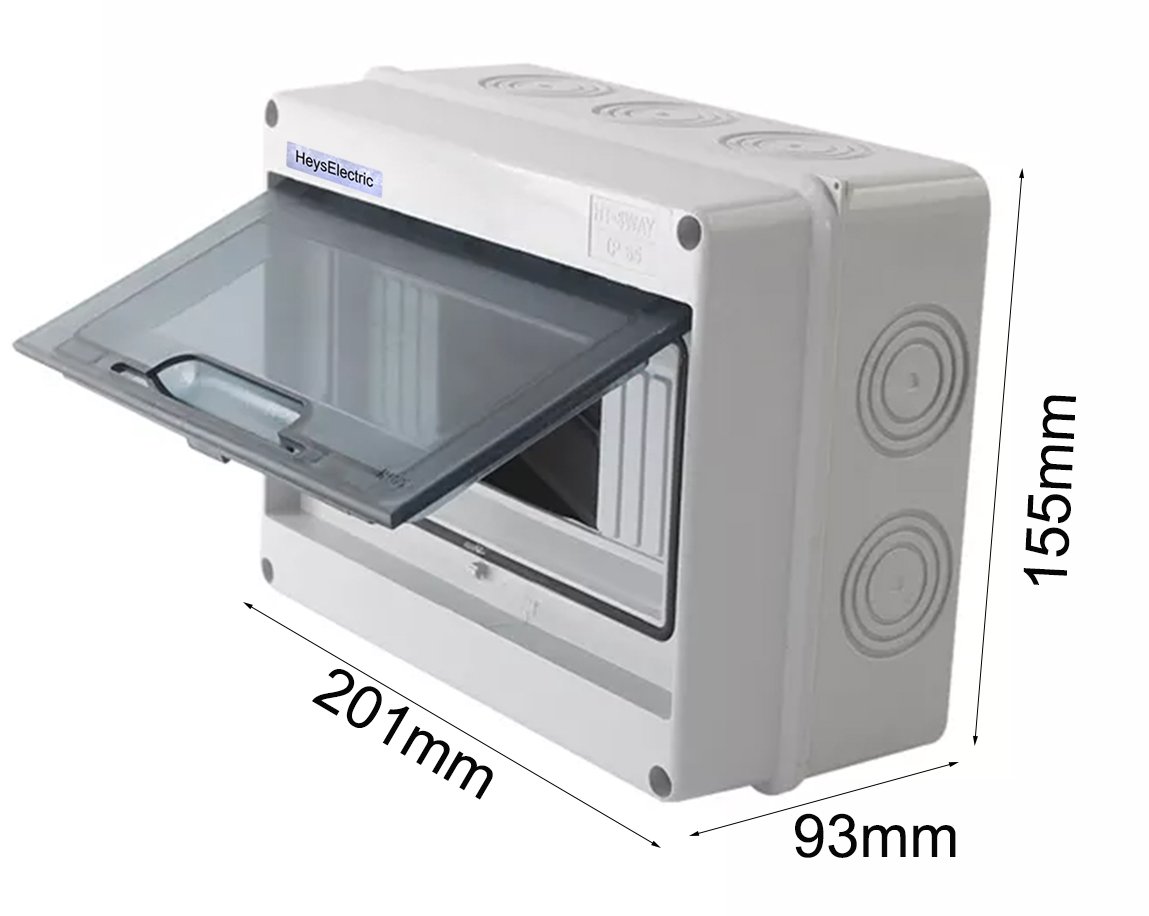

Las cotas se leen como A = ancho, B = alto y C = profundidad. Para LWHT-8P son 201 × 155 × 90 mm, en ese orden. Son dimensiones exteriores, no cotas de espacio útil ni separación entre fijaciones.

Aplicaciones y montaje

La familia está destinada a distribución eléctrica sobrepuesta en exterior y a aplicaciones residenciales o comerciales donde se requiere una envolvente IP65. Permite alojar dispositivos modulares como interruptores termomagnéticos, diferenciales y luces piloto para riel DIN, según el espacio y el diseño del conjunto.

Planifica las entradas de conductores, las fijaciones y el espacio para abrir la tapa. El grado IP65 y la resistencia IK08 son características distintas; el montaje debe conservar las condiciones de protección de la envolvente. La capacidad modular no define la potencia disponible ni sustituye la selección eléctrica del proyecto.

Despacho y retiro en Heyselectric

Consulta la opción Recibe hoy en Santiago para comunas cercanas al anillo Vespucio, sujeta a cobertura, horario del pedido, disponibilidad y operación de despacho. Revisa también retiro y envíos a regiones según las alternativas y condiciones aplicables a tu compra.

Preguntas frecuentes

¿El HT-8 y el HT-12 tienen el mismo tamaño?

No. El HT-8 mide 201 × 155 × 90 mm; el HT-12 mide 255 × 155 × 108 mm, en orden ancho × alto × profundidad. Coinciden en altura, pero no en ancho ni fondo.

¿Ocho módulos equivalen a ocho circuitos?

No. El número de circuitos depende de la ocupación de los dispositivos y del diseño. Cuenta por separado los módulos de interruptores, diferenciales y otros elementos.

¿La tapa y el riel DIN vienen incluidos?

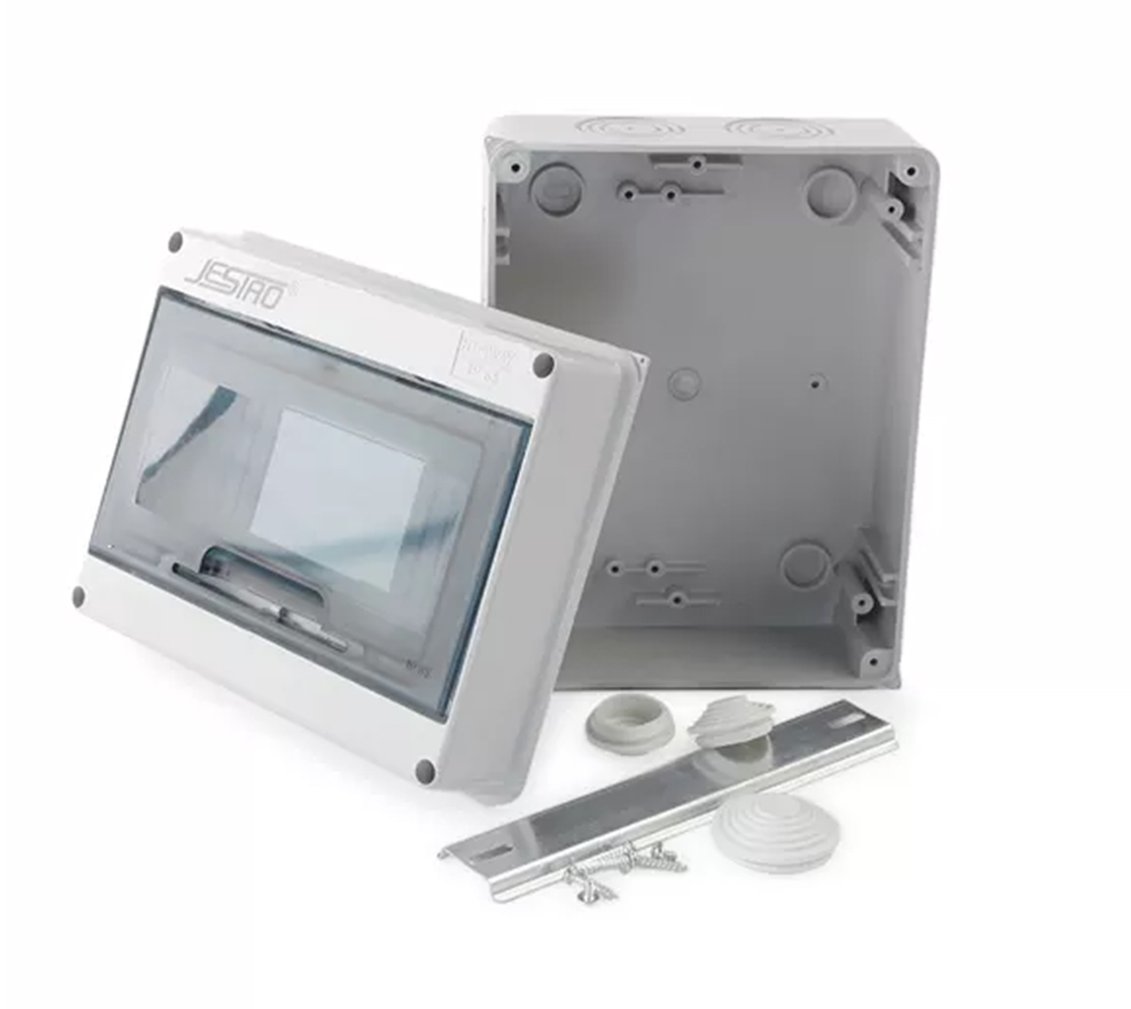

Sí. Incluye tapa humo transparente con apertura vertical y riel DIN. Revisa la distribución de los equipos y el acceso a las conexiones antes del montaje.

¿Qué debo considerar para conservar la protección IP65?

El montaje, el cierre de la tapa y las entradas de conductores deben resolverse de acuerdo con las instrucciones del producto. No atribuyas automáticamente al tablero ya intervenido la protección de la envolvente sin revisar su instalación.

¿Los 125 A corresponden al interruptor que debo instalar?

No. Son un dato nominal declarado para la familia de envolventes. La corriente de las protecciones, los conductores y el conjunto se define para la instalación; no se elige un interruptor solo por esa cifra.

¿Qué debo revisar para instalarlo en exterior?

Comprueba ubicación, medidas, fijaciones, acceso a la tapa y entradas de cable. El proyecto y el montaje deben considerar los dispositivos concretos y las condiciones del lugar.
