Descripción

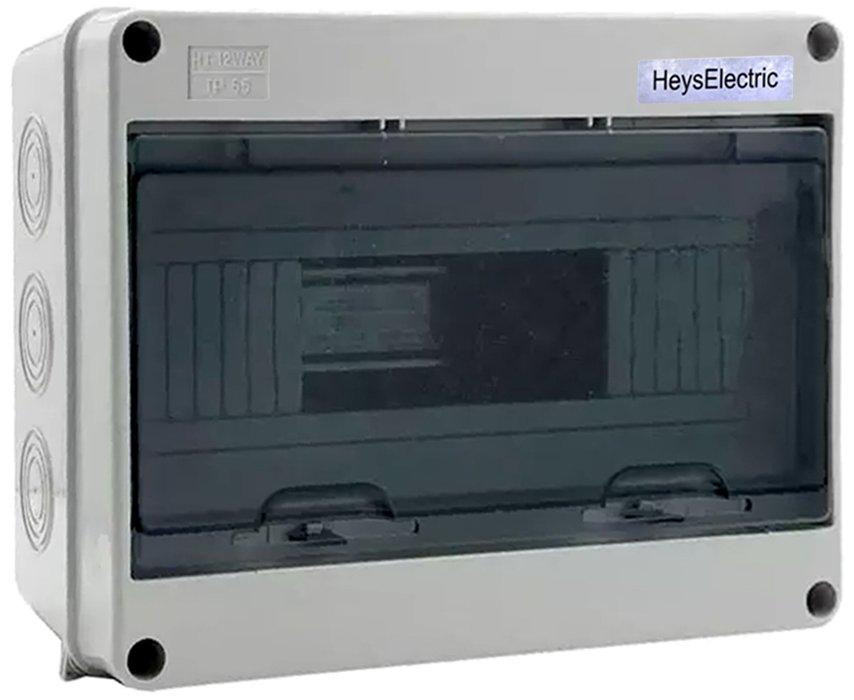

Tablero exterior 12 módulos IP65: HT-12

El tablero exterior 12 módulos HT-12 permite disponer doce posiciones DIN en una fila de 255 mm de ancho exterior. Es una alternativa para ampliar la capacidad frente al HT-8 manteniendo la misma altura exterior de 155 mm.

La profundidad pasa a 108 mm en esta variante. Esa medida corresponde a la envolvente exterior: al preparar una instalación o reposición, revisa aparte el espacio interior para los dispositivos y sus conductores.

Características técnicas

Cómo elegir capacidad y tamaño

Cuenta los módulos ocupados por cada protección y accesorio, incluyendo los equipos de más de una posición. Si doce módulos resuelven la distribución y sus conexiones, compara los 255 × 155 × 108 mm con la zona de montaje; si necesitas más posiciones, revisa también el aumento de altura del HT-15.

Las cotas se leen como A = ancho, B = alto y C = profundidad. Para LWHT-12P son 255 × 155 × 108 mm, en ese orden. Son dimensiones exteriores, no cotas de espacio útil ni separación entre fijaciones.

Aplicaciones y montaje

La familia está destinada a distribución eléctrica sobrepuesta en exterior y a aplicaciones residenciales o comerciales donde se requiere una envolvente IP65. Permite alojar dispositivos modulares como interruptores termomagnéticos, diferenciales y luces piloto para riel DIN, según el espacio y el diseño del conjunto.

Planifica las entradas de conductores, las fijaciones y el espacio para abrir la tapa. El grado IP65 y la resistencia IK08 son características distintas; el montaje debe conservar las condiciones de protección de la envolvente. La capacidad modular no define la potencia disponible ni sustituye la selección eléctrica del proyecto.

Despacho y retiro en Heyselectric

Consulta la opción Recibe hoy en Santiago para comunas cercanas al anillo Vespucio, sujeta a cobertura, horario del pedido, disponibilidad y operación de despacho. Revisa también retiro y envíos a regiones según las alternativas y condiciones aplicables a tu compra.

Preguntas frecuentes

¿Qué gana en tamaño frente al HT-8?

Pasa de ocho a doce módulos y de 201 a 255 mm de ancho. Conserva 155 mm de alto y aumenta la profundidad exterior de 90 a 108 mm.

¿Los 108 mm son el fondo útil para equipos?

No. Son la profundidad exterior C indicada en la ficha. Verifica la envolvente del dispositivo, sus bornes y el recorrido de los conductores antes de definir el montaje.

¿La tapa y el riel DIN vienen incluidos?

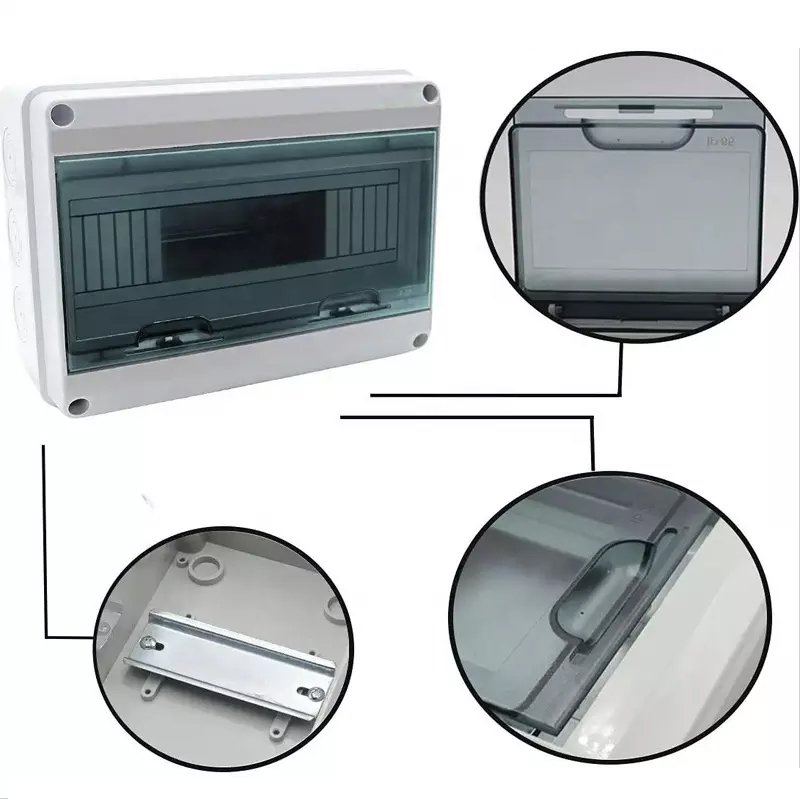

Sí. Incluye tapa humo transparente con apertura vertical y riel DIN. Revisa la distribución de los equipos y el acceso a las conexiones antes del montaje.

¿Qué debo considerar para conservar la protección IP65?

El montaje, el cierre de la tapa y las entradas de conductores deben resolverse de acuerdo con las instrucciones del producto. No atribuyas automáticamente al tablero ya intervenido la protección de la envolvente sin revisar su instalación.

¿Los 125 A corresponden al interruptor que debo instalar?

No. Son un dato nominal declarado para la familia de envolventes. La corriente de las protecciones, los conductores y el conjunto se define para la instalación; no se elige un interruptor solo por esa cifra.

¿Qué debo revisar para instalarlo en exterior?

Comprueba ubicación, medidas, fijaciones, acceso a la tapa y entradas de cable. El proyecto y el montaje deben considerar los dispositivos concretos y las condiciones del lugar.
