Tablero Eléctrico Exterior 5 Módulos IP65 | Sobrepuesto HT-5

Descripción

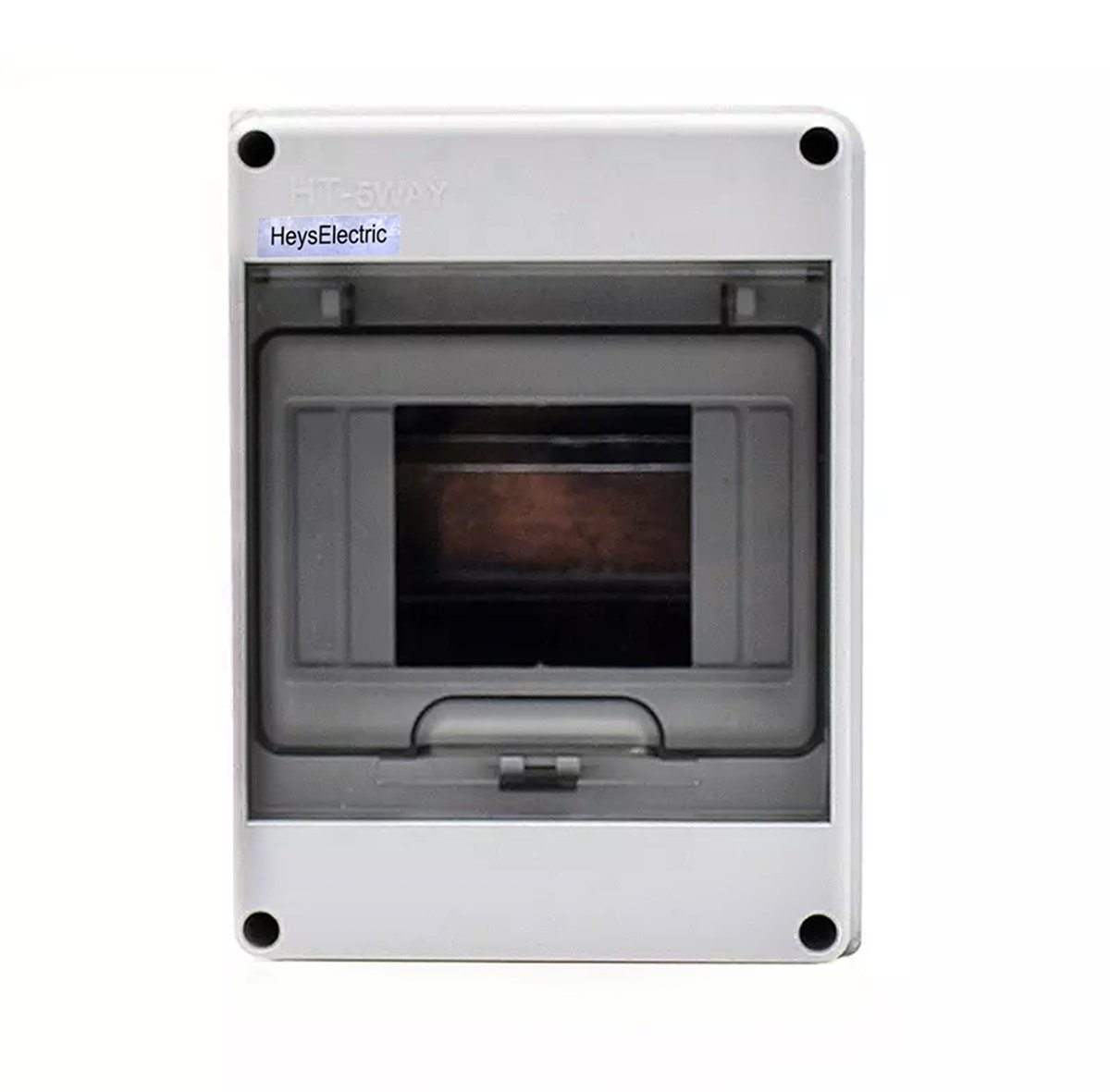

Tablero exterior 5 módulos IP65: HT-5

Cuando necesitas reunir pocas protecciones en un punto de distribución exterior, el tablero exterior 5 módulos HT-5 permite planificar el montaje sin recurrir a una caja de mayor capacidad. Su formato de 119 mm de ancho por 159 mm de alto es el más estrecho de esta selección.

La capacidad se expresa en módulos DIN, no en cantidad de circuitos. Antes de comprar, suma el ancho modular de cada dispositivo y revisa el espacio que necesitarán sus conexiones dentro de los 90 mm de profundidad exterior.

Características técnicas

Cómo elegir capacidad y tamaño

Elige este formato cuando la suma de módulos y el cableado previsto puedan resolverse en una fila de cinco posiciones. Si el conjunto ocupa más espacio o contempla ampliaciones, compara una envolvente de mayor capacidad antes de definir la instalación.

Las cotas se leen como A = ancho, B = alto y C = profundidad. Para LWHT-5P son 119 × 159 × 90 mm, en ese orden. Son dimensiones exteriores, no cotas de espacio útil ni separación entre fijaciones.

Aplicaciones y montaje

La familia está destinada a distribución eléctrica sobrepuesta en exterior y a aplicaciones residenciales o comerciales donde se requiere una envolvente IP65. Permite alojar dispositivos modulares como interruptores termomagnéticos, diferenciales y luces piloto para riel DIN, según el espacio y el diseño del conjunto.

Planifica las entradas de conductores, las fijaciones y el espacio para abrir la tapa. El grado IP65 y la resistencia IK08 son características distintas; el montaje debe conservar las condiciones de protección de la envolvente. La capacidad modular no define la potencia disponible ni sustituye la selección eléctrica del proyecto.

Despacho y retiro en Heyselectric

Consulta la opción Recibe hoy en Santiago para comunas cercanas al anillo Vespucio, sujeta a cobertura, horario del pedido, disponibilidad y operación de despacho. Revisa también retiro y envíos a regiones según las alternativas y condiciones aplicables a tu compra.

Preguntas frecuentes

¿Este tablero admite cinco interruptores de cualquier tamaño?

No necesariamente. Dispone de cinco módulos DIN; un dispositivo puede ocupar más de un módulo. Suma la ocupación real de las protecciones y accesorios elegidos.

¿Qué espacio ocupa el HT-5 en el muro?

Sus dimensiones exteriores son 119 mm de ancho, 159 mm de alto y 90 mm de profundidad. Prevé además espacio para abrir la tapa, acceder a las fijaciones y conducir los cables.

¿La tapa y el riel DIN vienen incluidos?

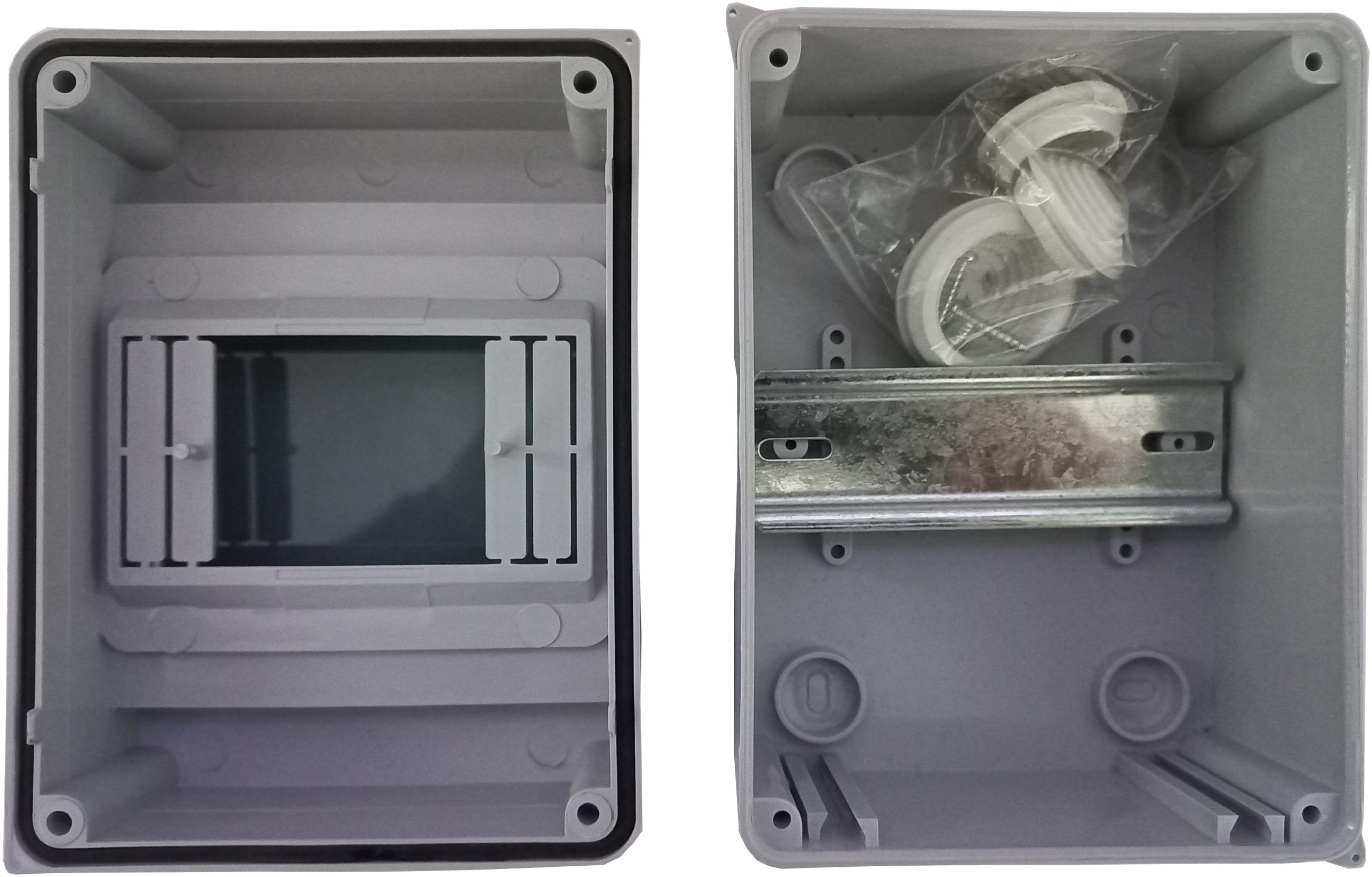

Sí. Incluye tapa humo transparente con apertura vertical y riel DIN. Revisa la distribución de los equipos y el acceso a las conexiones antes del montaje.

¿Qué debo considerar para conservar la protección IP65?

El montaje, el cierre de la tapa y las entradas de conductores deben resolverse de acuerdo con las instrucciones del producto. No atribuyas automáticamente al tablero ya intervenido la protección de la envolvente sin revisar su instalación.

¿Los 125 A corresponden al interruptor que debo instalar?

No. Son un dato nominal declarado para la familia de envolventes. La corriente de las protecciones, los conductores y el conjunto se define para la instalación; no se elige un interruptor solo por esa cifra.

¿Qué debo revisar para instalarlo en exterior?

Comprueba ubicación, medidas, fijaciones, acceso a la tapa y entradas de cable. El proyecto y el montaje deben considerar los dispositivos concretos y las condiciones del lugar.
