Descripción

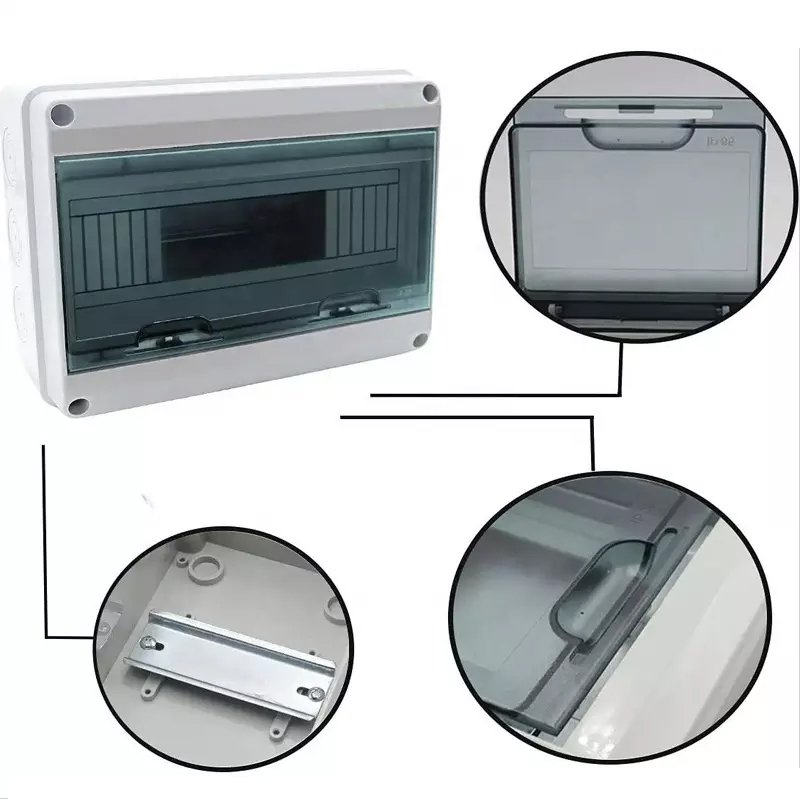

Tablero exterior 15 módulos IP65: HT-15

El tablero exterior 15 módulos HT-15 ofrece una capacidad intermedia entre las variantes de doce y dieciocho posiciones. Permite organizar dispositivos DIN en una fila sin pasar todavía al ancho exterior del HT-18.

Además de contar módulos, revisa la altura de la caja: el HT-15 mide 309 mm de ancho, 198 mm de alto y 108 mm de profundidad exterior. Ese alto difiere del HT-12, una distinción útil al sustituir una envolvente o aprovechar un espacio existente.

Características técnicas

Cómo elegir capacidad y tamaño

Esta variante puede considerarse cuando doce posiciones resultan insuficientes y quince permiten resolver la distribución. Compara la suma modular del conjunto con el espacio disponible para sus conexiones, sin asumir que cada interruptor ocupa una sola posición.

Las cotas se leen como A = ancho, B = alto y C = profundidad. Para LWHT-15P son 309 × 198 × 108 mm, en ese orden. Son dimensiones exteriores, no cotas de espacio útil ni separación entre fijaciones.

Aplicaciones y montaje

La familia está destinada a distribución eléctrica sobrepuesta en exterior y a aplicaciones residenciales o comerciales donde se requiere una envolvente IP65. Permite alojar dispositivos modulares como interruptores termomagnéticos, diferenciales y luces piloto para riel DIN, según el espacio y el diseño del conjunto.

Planifica las entradas de conductores, las fijaciones y el espacio para abrir la tapa. El grado IP65 y la resistencia IK08 son características distintas; el montaje debe conservar las condiciones de protección de la envolvente. La capacidad modular no define la potencia disponible ni sustituye la selección eléctrica del proyecto.

Despacho y retiro en Heyselectric

Consulta la opción Recibe hoy en Santiago para comunas cercanas al anillo Vespucio, sujeta a cobertura, horario del pedido, disponibilidad y operación de despacho. Revisa también retiro y envíos a regiones según las alternativas y condiciones aplicables a tu compra.

Preguntas frecuentes

¿El HT-15 es solo un HT-12 más ancho?

No. El HT-15 mide 309 × 198 × 108 mm y el HT-12 mide 255 × 155 × 108 mm. Cambian tanto el ancho como el alto, aunque coinciden en profundidad exterior.

¿Cuántas filas y módulos tiene esta versión?

Tiene una fila de quince módulos DIN. La capacidad no se expresa en amperaje ni determina cuántos circuitos tendrá la instalación.

¿La tapa y el riel DIN vienen incluidos?

Sí. Incluye tapa humo transparente con apertura vertical y riel DIN. Revisa la distribución de los equipos y el acceso a las conexiones antes del montaje.

¿Qué debo considerar para conservar la protección IP65?

El montaje, el cierre de la tapa y las entradas de conductores deben resolverse de acuerdo con las instrucciones del producto. No atribuyas automáticamente al tablero ya intervenido la protección de la envolvente sin revisar su instalación.

¿Los 125 A corresponden al interruptor que debo instalar?

No. Son un dato nominal declarado para la familia de envolventes. La corriente de las protecciones, los conductores y el conjunto se define para la instalación; no se elige un interruptor solo por esa cifra.

¿Qué debo revisar para instalarlo en exterior?

Comprueba ubicación, medidas, fijaciones, acceso a la tapa y entradas de cable. El proyecto y el montaje deben considerar los dispositivos concretos y las condiciones del lugar.
