Descripción

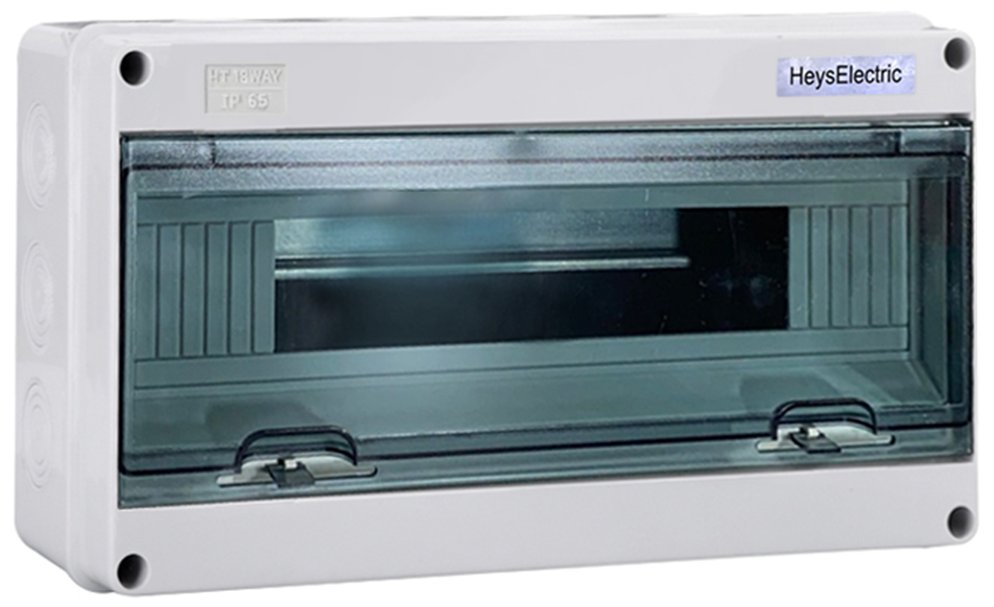

Tablero exterior 18 módulos IP65: HT-18

El tablero exterior 18 módulos HT-18 reúne dieciocho posiciones DIN en una sola fila. Es una opción para quien busca conservar una distribución horizontal y dispone de un paño de muro de al menos el ancho exterior de la envolvente, más los espacios de instalación.

Sus medidas de 363 mm de ancho, 198 mm de alto y 108 mm de profundidad deben compararse con la ruta de entrada de cables y la apertura de la tapa. Elegirlo por capacidad no sustituye esa revisión física.

Características técnicas

Cómo elegir capacidad y tamaño

Si tu distribución necesita más de quince módulos y deseas mantener una sola fila, compara las dieciocho posiciones de esta variante. Si necesitas más capacidad total, revisa el HT-24 de doble fila: no es una simple extensión horizontal del HT-18.

Las cotas se leen como A = ancho, B = alto y C = profundidad. Para LWHT-18P son 363 × 198 × 108 mm, en ese orden. Son dimensiones exteriores, no cotas de espacio útil ni separación entre fijaciones.

Aplicaciones y montaje

La familia está destinada a distribución eléctrica sobrepuesta en exterior y a aplicaciones residenciales o comerciales donde se requiere una envolvente IP65. Permite alojar dispositivos modulares como interruptores termomagnéticos, diferenciales y luces piloto para riel DIN, según el espacio y el diseño del conjunto.

Planifica las entradas de conductores, las fijaciones y el espacio para abrir la tapa. El grado IP65 y la resistencia IK08 son características distintas; el montaje debe conservar las condiciones de protección de la envolvente. La capacidad modular no define la potencia disponible ni sustituye la selección eléctrica del proyecto.

Despacho y retiro en Heyselectric

Consulta la opción Recibe hoy en Santiago para comunas cercanas al anillo Vespucio, sujeta a cobertura, horario del pedido, disponibilidad y operación de despacho. Revisa también retiro y envíos a regiones según las alternativas y condiciones aplicables a tu compra.

Preguntas frecuentes

¿Qué cambia frente al HT-15?

El HT-18 suma tres posiciones DIN y mide 363 mm de ancho, frente a los 309 mm del HT-15. Ambos declaran 198 mm de alto y 108 mm de profundidad exterior.

¿Puedo dejar espacio para ampliar después?

Puedes planificar una reserva modular si la ocupación inicial lo permite. Comprueba también conexiones y accesibilidad; tener módulos libres no demuestra por sí solo que cualquier ampliación sea adecuada.

¿La tapa y el riel DIN vienen incluidos?

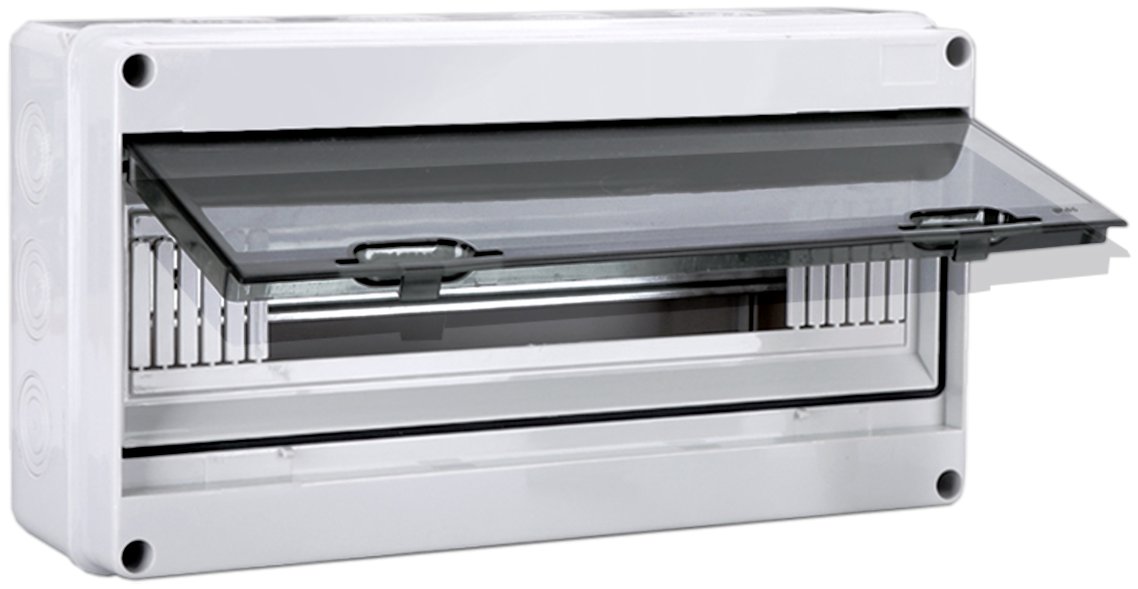

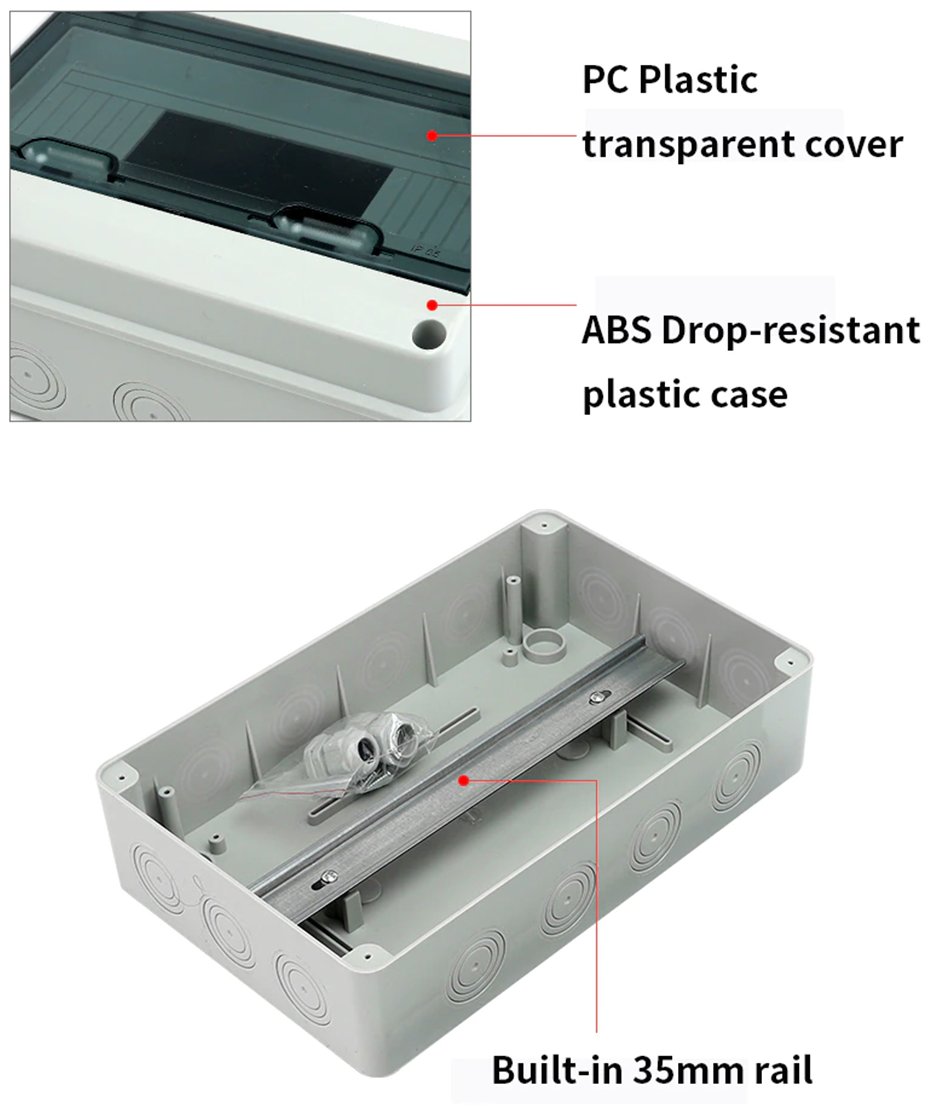

Sí. Incluye tapa humo transparente con apertura vertical y riel DIN. Revisa la distribución de los equipos y el acceso a las conexiones antes del montaje.

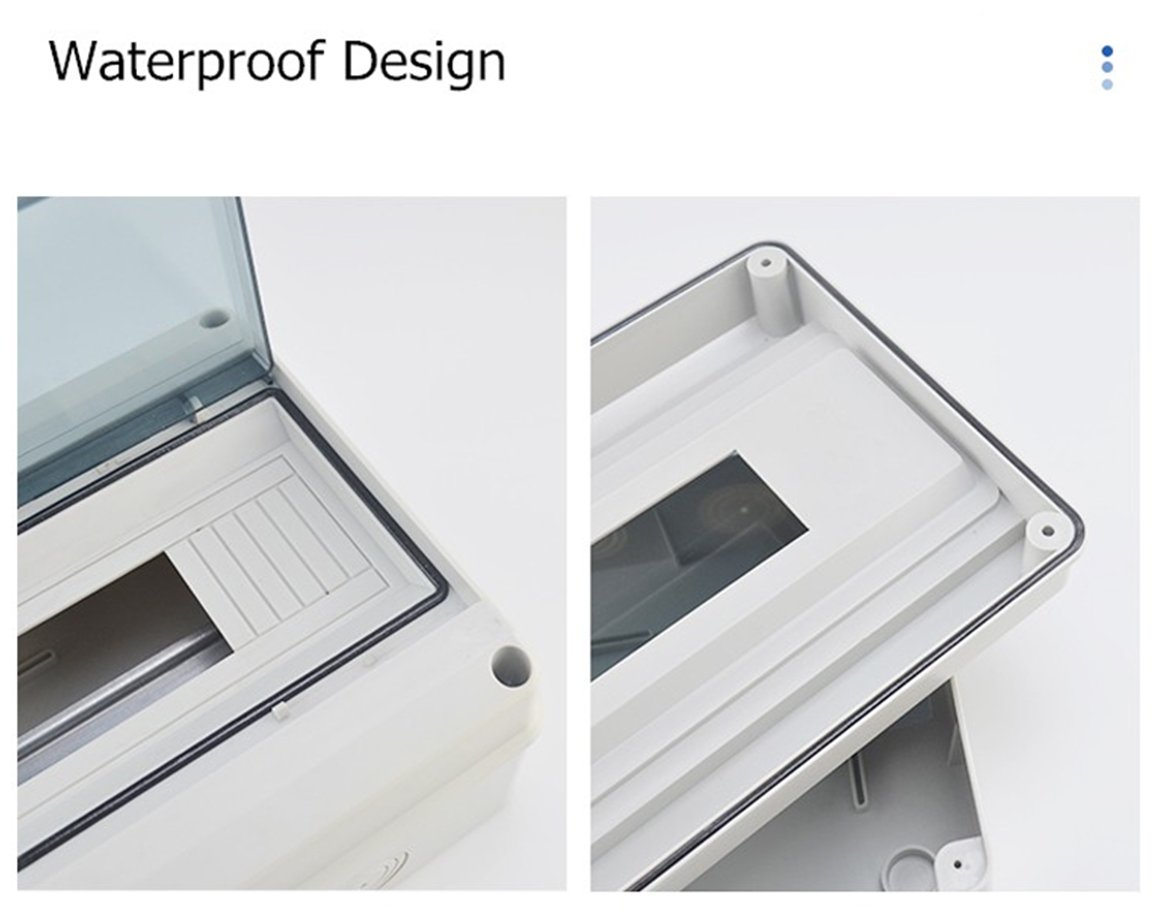

¿Qué debo considerar para conservar la protección IP65?

El montaje, el cierre de la tapa y las entradas de conductores deben resolverse de acuerdo con las instrucciones del producto. No atribuyas automáticamente al tablero ya intervenido la protección de la envolvente sin revisar su instalación.

¿Los 125 A corresponden al interruptor que debo instalar?

No. Son un dato nominal declarado para la familia de envolventes. La corriente de las protecciones, los conductores y el conjunto se define para la instalación; no se elige un interruptor solo por esa cifra.

¿Qué debo revisar para instalarlo en exterior?

Comprueba ubicación, medidas, fijaciones, acceso a la tapa y entradas de cable. El proyecto y el montaje deben considerar los dispositivos concretos y las condiciones del lugar.
