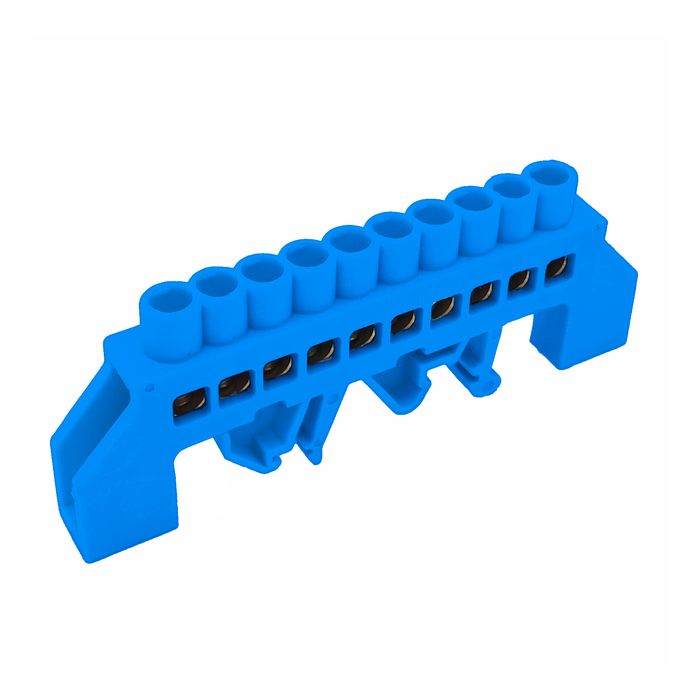

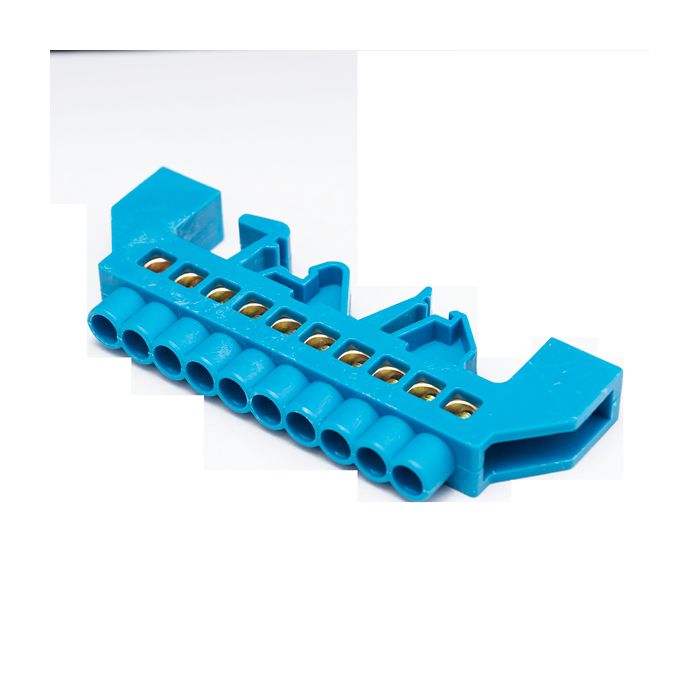

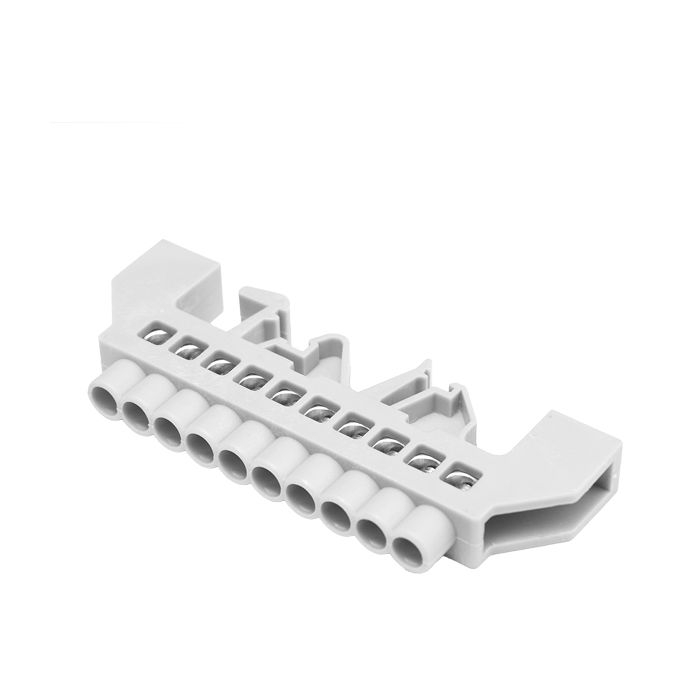

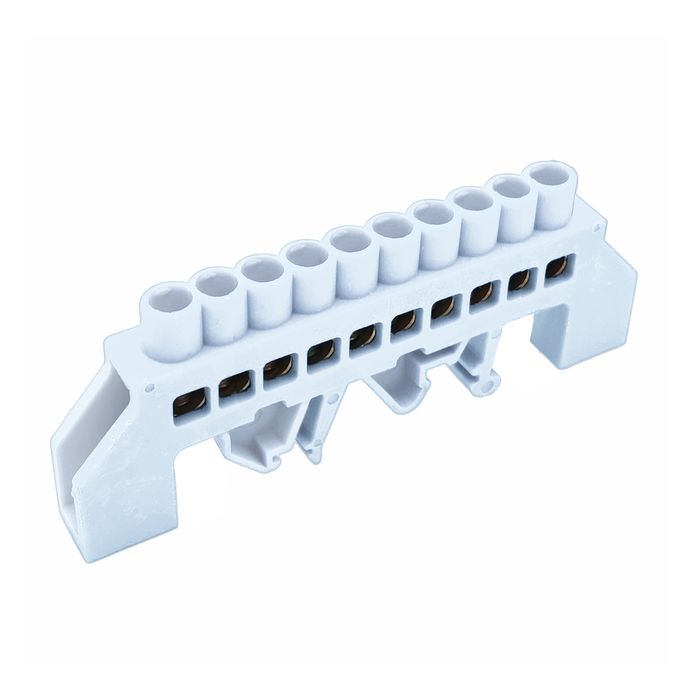

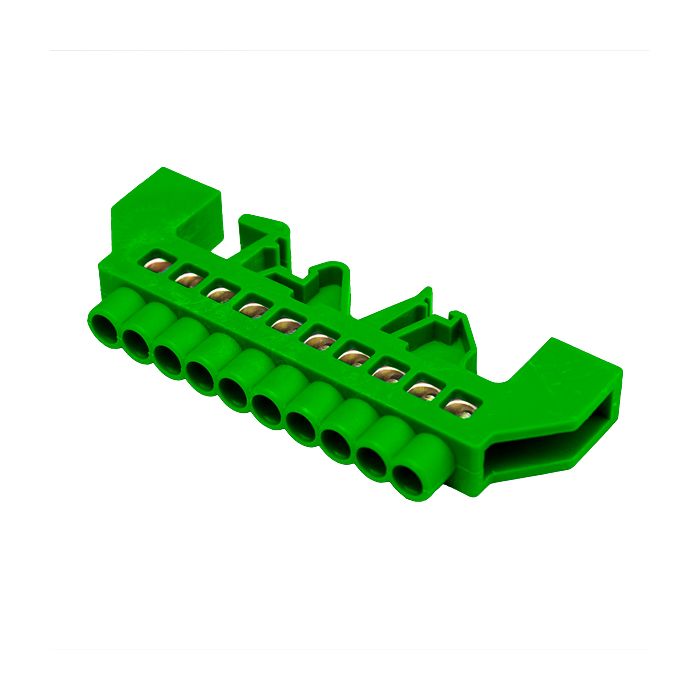

Barra de Conexión Aislada 10 Polos | Bronce
$1.720
- Presentación comercial: Barra de conexión aislada de 10 polos
- Base de la fila técnica: Poliamida PA
- Conexiones: 10, con tornillo
- Sección física W×h de la barra: 6 × 9 mm
- Cotas L / L1 / L2 del plano: 66 / 89 / 77 mm
Barra de conexión 10 polos | Base aislante
La barra de conexión 10 polos de esta publicación reúne diez posiciones de conexión sobre una base aislante. Su barra metálica permite organizar puntos de un mismo conjunto de conexiones dentro del tablero, con sujeción por tornillos.
Los diez puntos no deben interpretarse automáticamente como diez circuitos aislados entre sí. Antes del montaje, verifica la continuidad de la barra y la función que tendrá cada conexión en el esquema.
Características técnicas
| Característica | Detalle |
|---|---|
| Presentación comercial | Barra de conexión aislada de 10 polos |
| Base de la fila técnica | Poliamida PA |
| Conexiones | 10, con tornillo |
| Sección física W×h de la barra | 6 × 9 mm |
| Cotas L / L1 / L2 del plano | 66 / 89 / 77 mm |
| Alto H / ancho de perfil W | 35 / 11 mm |
| Diámetro de conexión de la fila | Ø5 mm |
| Tornillo indicado | M4 × 7 |
Cómo elegir y preparar la instalación
Contrasta las cotas del plano con el espacio y el soporte de montaje. El diámetro Ø5 mm describe la abertura de conexión: no acredita una sección de conductor de 5 mm² ni autoriza a trasladar rangos de otras barras o repartidores.
Aplicaciones y uso
Úsala para organizar las conexiones previstas en el diseño del tablero. La base aislante y el número de puntos no sustituyen la comprobación de continuidad, la selección del conductor ni las condiciones de la instalación.
Despacho y retiro en Heyselectric
Consulta la opción Recibe hoy en Santiago para comunas cercanas al anillo Vespucio, sujeta a cobertura, horario del pedido, disponibilidad y operación de despacho. Revisa también retiro y envío a regiones según las alternativas y condiciones aplicables a tu compra.
Preguntas frecuentes
¿Cada polo está eléctricamente separado de los demás?
No debe suponerse. Comprueba la continuidad de la barra antes de asignarle funciones; las diez posiciones no significan diez circuitos independientes.
¿Ø5 mm significa que admite un cable de 5 mm²?
No. El diámetro del orificio en milímetros y la sección del conductor en mm² son magnitudes distintas. La fila técnica no da un rango de sección de cable.
¿Qué medidas debo comparar para instalarla?
Conserva las cotas de la fila del plano: L = 66 mm, L1 = 89 mm, L2 = 77 mm, H = 35 mm y W = 11 mm. No las sustituyas por distancias de fijación de otro producto.
¿La barra protege contra sobrecarga?
No. Su función es reunir conexiones. Las protecciones y la selección de conductores se definen por separado para el circuito.
