Microswitch V-155-1C25 | Roldana Palanca Corta
$1.260 iva incluido
V-155-1C25: microswitch de rodillo en palanca corta para detección de posición.
- Contacto conmutado COM/NO/NC.
- 15 A a 125/250 V CA; 0,6 A a 125 V CC y 0,3 A a 250 V CC.
- Cuerpo de 27,8 ×15,9 ×10,3 mm (largo × alto × ancho), sin incluir actuador ni terminales.
216 disponibles

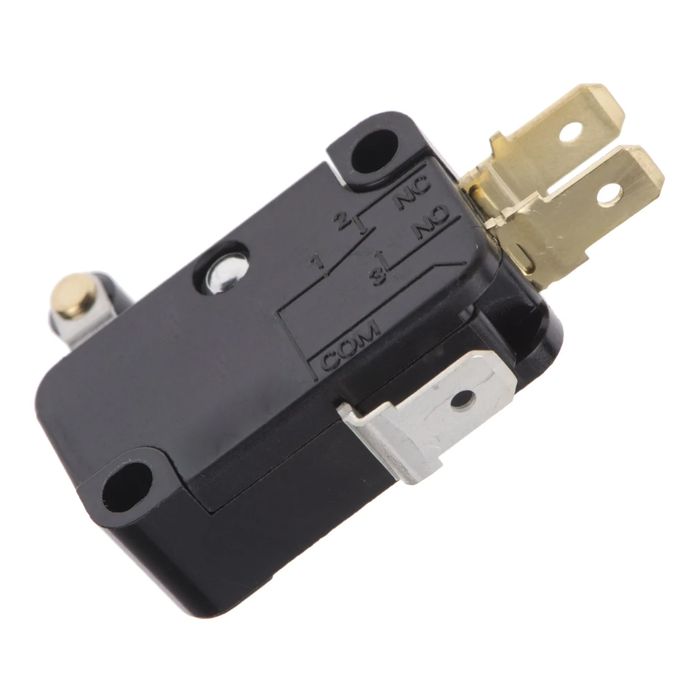

Microswitch V-155-1C25 | Rodillo y palanca corta

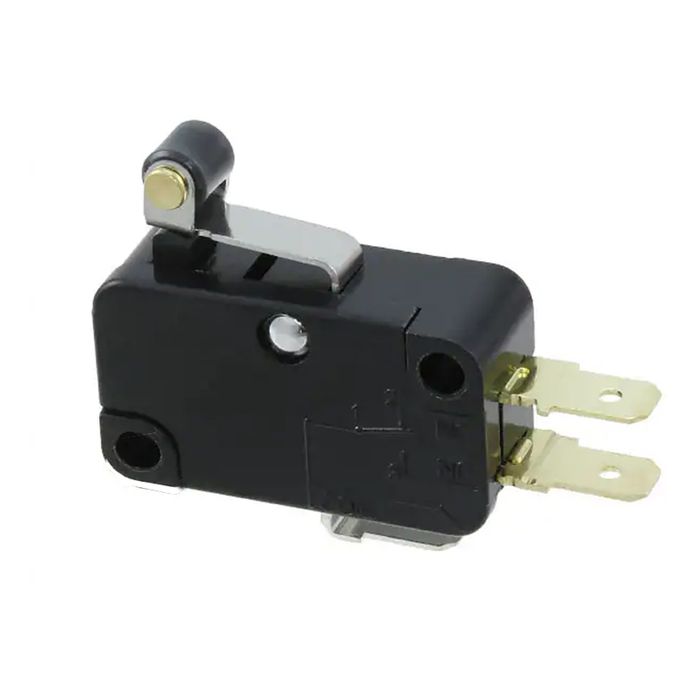

El microswitch V-155-1C25 combina una palanca corta con rodillo para recibir el movimiento mediante una rueda en el extremo del actuador. Es una opción de selección para mecanismos que requieren ese punto de contacto.
El rodillo real lo diferencia de la roldana simulada y de una palanca recta. Al reponer un interruptor, revisa el diámetro de la rueda y su ubicación respecto de la pieza móvil, además de los contactos y la fijación.
Características técnicas
| Característica | Detalle |
|---|---|
| Modelo | V-155-1C25 |
| Accionamiento | Rodillo en palanca corta |
| Contacto | Un contacto conmutado COM/NO/NC (SPDT) |
| Capacidad en corriente alterna | 15 A a 125 V CA; 15 A a 250 V CA |
| Capacidad en corriente continua | 0,6 A a 125 V CC; 0,3 A a 250 V CC |
| Resistencia de aislamiento | Mínimo 100 MΩ a 500 V CC |
| Resistencia inicial de contacto | Menor que 15 mΩ |
| Temperatura ambiente de referencia | −25 °C a +80 °C |
| Cuerpo: largo × alto × ancho | 27,8 ×15,9 ×10,3 mm; altura con tolerancia ±0,2 mm |
| Referencia de cuerpo con terminales, sin actuador | 37,8 ×18,8 ×10,3 mm (largo × alto × ancho); largo con tolerancia ±0,8 mm |
| Distancia entre fijaciones del plano específico | 22,2 ±0,2 mm |
| Cota de referencia del actuador; no es largo total | 20,1 mm; referencia del dibujo del actuador |
| Rodillo: diámetro × ancho | Ø4,8 ×4,8 mm |
Cómo elegir e instalar esta variante
El dibujo indica rodillo de Ø4,8 ×4,8 mm, una referencia de 20,1 mm en el actuador y fijaciones separadas 22,2 ±0,2 mm. El diámetro del rodillo no es la medida del terminal. Compara también el espacio de giro y la trayectoria del mecanismo.
Las dimensiones del cuerpo y la referencia con terminales no definen el volumen completo ocupado por el actuador. Respeta la alineación del mecanismo y evita usar el microswitch como tope mecánico.
Aplicaciones y uso
Detección de posición en máquinas y mecanismos de control con accionamiento sobre rodillo. Para una leva o pieza móvil concreta, comprueba su contacto con la rueda y la compatibilidad eléctrica del circuito.
Despacho y retiro en Heyselectric
Consulta la opción Recibe hoy en Santiago para comunas cercanas al anillo Vespucio, sujeta a cobertura, horario del pedido, disponibilidad y operación de despacho. Revisa retiro y envíos a regiones según las alternativas y condiciones aplicables a tu compra.
Preguntas frecuentes
¿Tiene rueda real o roldana simulada?
Incluye un rodillo independiente en una palanca corta. Esa construcción se diferencia del extremo curvo de la versión de roldana simulada.
¿Qué representa Ø4,8 ×4,8 mm?
Indica el diámetro y el ancho del rodillo en el dibujo técnico. No identifica el ancho de conexión eléctrica ni una medida Faston.
¿COM, NO y NC son dos circuitos independientes?
Son los terminales de un contacto conmutado con un común. En reposo, COM–NC está cerrado y COM–NO abierto; al accionar cambia el estado. Identifica los terminales del componente antes de cablear.
¿Los 15 A también aplican a corriente continua?
No. La capacidad indicada en CA es 15 A a 125 V o 250 V. En CC es 0,6 A a 125 V y 0,3 A a 250 V. Revisa además el tipo de carga y las condiciones de conmutación del circuito.
¿Las medidas de la tabla incluyen el actuador completo?
La tabla distingue el cuerpo de la referencia con terminales, que excluye el actuador. Para el espacio de instalación considera también el pin o la palanca, su movimiento y la salida del cableado.
¿Sirve para puertas de hornos, microondas o funciones de seguridad?
La aplicación depende del diseño original del equipo, la temperatura local y los requisitos de su circuito. Para enclavamientos de seguridad se requiere un componente validado para esa función; esta ficha no ofrece un reemplazo universal de esos dispositivos.
