Microswitch V-154-1C25 | Roldana Simulada
$1.260 iva incluido
V-154-1C25: microswitch de roldana simulada para detección de posición.
- Contacto conmutado COM/NO/NC.
- 15 A a 125/250 V CA; 0,6 A a 125 V CC y 0,3 A a 250 V CC.
- Cuerpo de 27,8 ×15,9 ×10,3 mm (largo × alto × ancho), sin incluir actuador ni terminales.
185 disponibles
Microswitch V-154-1C25 | Roldana simulada 15 A

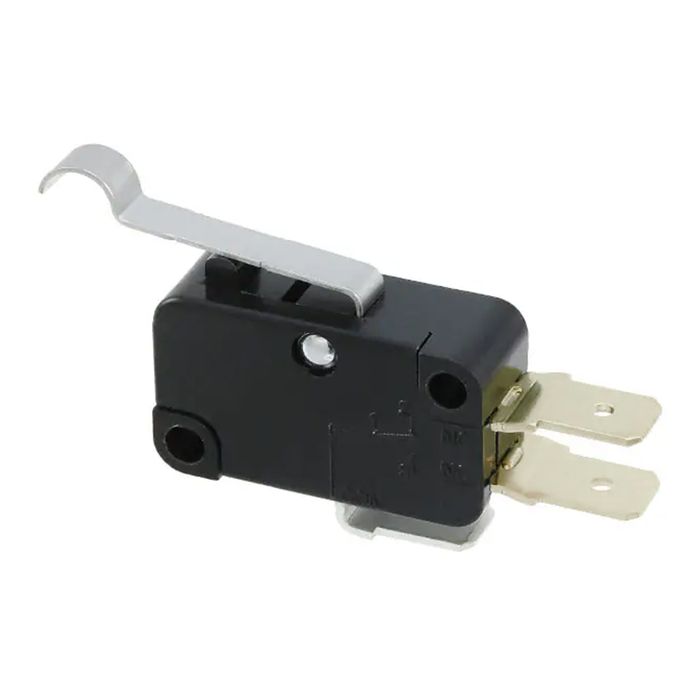

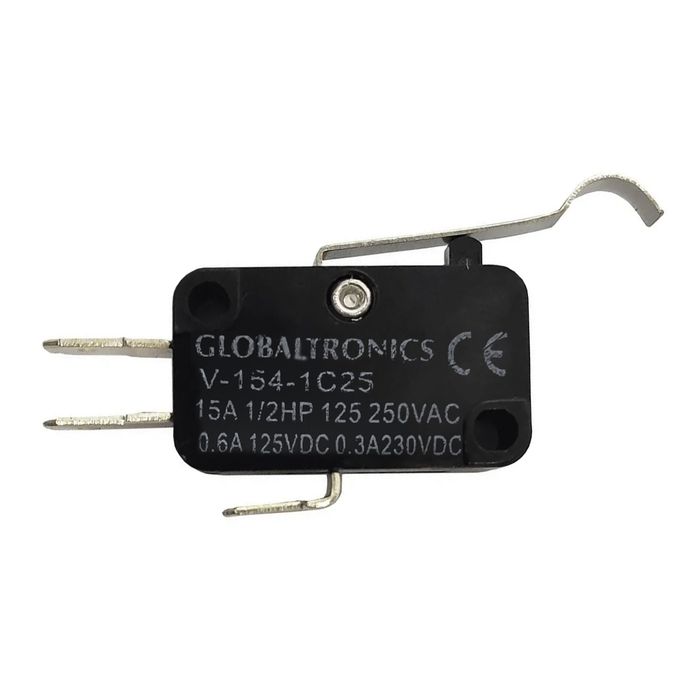

El microswitch V-154-1C25 utiliza una palanca con extremo curvo, comercialmente llamada roldana simulada. Su forma permite distinguirlo de una palanca recta y de los modelos que incorporan un rodillo giratorio independiente.
Para comprar el repuesto adecuado, compara la curvatura y el lugar donde apoya la pieza móvil. La expresión roldana simulada describe la forma del actuador; no significa que incluya una rueda que gire sobre un eje.
Características técnicas
| Característica | Detalle |
|---|---|
| Modelo | V-154-1C25 |
| Accionamiento | Roldana simulada |
| Contacto | Un contacto conmutado COM/NO/NC (SPDT) |
| Capacidad en corriente alterna | 15 A a 125 V CA; 15 A a 250 V CA |
| Capacidad en corriente continua | 0,6 A a 125 V CC; 0,3 A a 250 V CC |
| Resistencia de aislamiento | Mínimo 100 MΩ a 500 V CC |
| Resistencia inicial de contacto | Menor que 15 mΩ |
| Temperatura ambiente de referencia | −25 °C a +80 °C |
| Cuerpo: largo × alto × ancho | 27,8 ×15,9 ×10,3 mm; altura con tolerancia ±0,2 mm |
| Referencia de cuerpo con terminales, sin actuador | 37,8 ×18,8 ×10,3 mm (largo × alto × ancho); largo con tolerancia ±0,8 mm |
| Distancia entre fijaciones del plano específico | 22,2 ±0,2 mm |
| Cota de referencia del actuador; no es largo total | 32,6 mm; referencia del dibujo del actuador |
Cómo elegir e instalar esta variante
Elige esta variante cuando el mecanismo requiera la geometría curva del actuador. El plano muestra una referencia de 32,6 mm en esa pieza y 22,2 ±0,2 mm entre fijaciones. Revisa la trayectoria de contacto y el espacio libre sin tratar esa cota como largo completo.
Las dimensiones del cuerpo y la referencia con terminales no definen el volumen completo ocupado por el actuador. Respeta la alineación del mecanismo y evita usar el microswitch como tope mecánico.
Aplicaciones y uso
Detección de posición en mecanismos de máquinas y circuitos de control que accionan una palanca curva. En equipos existentes, verifica la correspondencia de la forma, la fijación y los contactos antes de sustituir el interruptor.
Despacho y retiro en Heyselectric
Consulta la opción Recibe hoy en Santiago para comunas cercanas al anillo Vespucio, sujeta a cobertura, horario del pedido, disponibilidad y operación de despacho. Revisa retiro y envíos a regiones según las alternativas y condiciones aplicables a tu compra.
Preguntas frecuentes
¿La roldana simulada gira?
No lleva un rodillo giratorio independiente: el extremo curvo forma parte de la palanca. Si necesitas una rueda real, revisa la variante con rodillo.
¿Puedo sustituirlo por una palanca recta?
La forma cambia el contacto con la pieza móvil. Compara el mecanismo y su trayectoria antes de elegir; la coincidencia de corriente y fijaciones no asegura el mismo accionamiento.
¿COM, NO y NC son dos circuitos independientes?
Son los terminales de un contacto conmutado con un común. En reposo, COM–NC está cerrado y COM–NO abierto; al accionar cambia el estado. Identifica los terminales del componente antes de cablear.
¿Los 15 A también aplican a corriente continua?
No. La capacidad indicada en CA es 15 A a 125 V o 250 V. En CC es 0,6 A a 125 V y 0,3 A a 250 V. Revisa además el tipo de carga y las condiciones de conmutación del circuito.
¿Las medidas de la tabla incluyen el actuador completo?
La tabla distingue el cuerpo de la referencia con terminales, que excluye el actuador. Para el espacio de instalación considera también el pin o la palanca, su movimiento y la salida del cableado.
¿Sirve para puertas de hornos, microondas o funciones de seguridad?
La aplicación depende del diseño original del equipo, la temperatura local y los requisitos de su circuito. Para enclavamientos de seguridad se requiere un componente validado para esa función; esta ficha no ofrece un reemplazo universal de esos dispositivos.
