Microswitch V-151-1C25 | Palanca Corta
$1.260 iva incluido

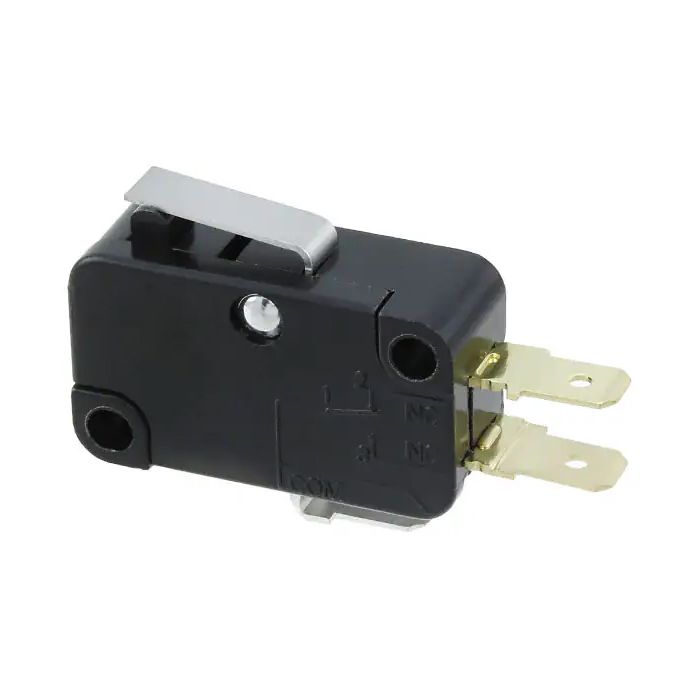

V-151-1C25: microswitch de palanca corta para detección de posición.
- Contacto conmutado COM/NO/NC.
- 15 A a 125/250 V CA; 0,6 A a 125 V CC y 0,3 A a 250 V CC.
- Cuerpo de 27,8 ×15,9 ×10,3 mm (largo × alto × ancho), sin incluir actuador ni terminales.
211 disponibles
Microswitch V-151-1C25 | Palanca corta 15 A
El microswitch V-151-1C25 ofrece accionamiento mediante palanca corta para detectar la llegada de una pieza móvil cerca del interruptor. Permite elegir una geometría de contacto distinta del botón pin sin pasar a una palanca larga.
La forma del actuador importa tanto como la capacidad eléctrica al reponer un fin de carrera. Esta variante utiliza una palanca recta, sin rodillo; revisa dónde la toca el mecanismo y cuánto espacio queda alrededor.
Características técnicas
| Característica | Detalle |
|---|---|
| Modelo | V-151-1C25 |
| Accionamiento | Palanca corta |
| Contacto | Un contacto conmutado COM/NO/NC (SPDT) |
| Capacidad en corriente alterna | 15 A a 125 V CA; 15 A a 250 V CA |
| Capacidad en corriente continua | 0,6 A a 125 V CC; 0,3 A a 250 V CC |
| Resistencia de aislamiento | Mínimo 100 MΩ a 500 V CC |
| Resistencia inicial de contacto | Menor que 15 mΩ |
| Temperatura ambiente de referencia | −25 °C a +80 °C |
| Cuerpo: largo × alto × ancho | 27,8 ×15,9 ×10,3 mm; altura con tolerancia ±0,2 mm |
| Referencia de cuerpo con terminales, sin actuador | 37,8 ×18,8 ×10,3 mm (largo × alto × ancho); largo con tolerancia ±0,8 mm |
| Distancia entre fijaciones del plano específico | 22,2 ±0,2 mm |
| Cota de referencia del actuador; no es largo total | 22,1 mm; referencia del dibujo del actuador |
Cómo elegir e instalar esta variante
Compara la palanca corta con el punto de contacto del mecanismo. El dibujo señala una referencia de 22,1 mm en el actuador y 22,2 ±0,2 mm entre fijaciones; son cotas distintas. No uses la primera como largo total del conjunto ni como carrera de accionamiento.
Las dimensiones del cuerpo y la referencia con terminales no definen el volumen completo ocupado por el actuador. Respeta la alineación del mecanismo y evita usar el microswitch como tope mecánico.
Aplicaciones y uso
Detección de posición y señalización de llegada en máquinas, mecanismos de tableros y proyectos de automatización. Puede integrarse en impresoras 3D o equipos con movimiento guiado cuando la geometría y el circuito sean compatibles.
Despacho y retiro en Heyselectric
Consulta la opción Recibe hoy en Santiago para comunas cercanas al anillo Vespucio, sujeta a cobertura, horario del pedido, disponibilidad y operación de despacho. Revisa retiro y envíos a regiones según las alternativas y condiciones aplicables a tu compra.
Preguntas frecuentes
¿Tiene rodillo en la punta?
Esta referencia utiliza palanca corta recta. Si el mecanismo necesita contacto por rodillo, compara una variante diseñada con ese actuador.
¿Qué significa la cota de 22,1 mm?
Es una referencia del dibujo del actuador. No representa el largo completo del microswitch, la carrera eléctrica ni el espacio ocupado durante el movimiento.
¿COM, NO y NC son dos circuitos independientes?
Son los terminales de un contacto conmutado con un común. En reposo, COM–NC está cerrado y COM–NO abierto; al accionar cambia el estado. Identifica los terminales del componente antes de cablear.
¿Los 15 A también aplican a corriente continua?
No. La capacidad indicada en CA es 15 A a 125 V o 250 V. En CC es 0,6 A a 125 V y 0,3 A a 250 V. Revisa además el tipo de carga y las condiciones de conmutación del circuito.
¿Las medidas de la tabla incluyen el actuador completo?
La tabla distingue el cuerpo de la referencia con terminales, que excluye el actuador. Para el espacio de instalación considera también el pin o la palanca, su movimiento y la salida del cableado.
¿Sirve para puertas de hornos, microondas o funciones de seguridad?
La aplicación depende del diseño original del equipo, la temperatura local y los requisitos de su circuito. Para enclavamientos de seguridad se requiere un componente validado para esa función; esta ficha no ofrece un reemplazo universal de esos dispositivos.
