Microswitch V-15-1C25 | Botón Pin
$1.260 iva incluido
V-15-1C25: microswitch de botón pin para detección de posición.
- Contacto conmutado COM/NO/NC.
- 15 A a 125/250 V CA; 0,6 A a 125 V CC y 0,3 A a 250 V CC.
- Cuerpo de 27,8 ×15,9 ×10,3 mm (largo × alto × ancho), sin incluir actuador ni terminales.
312 disponibles

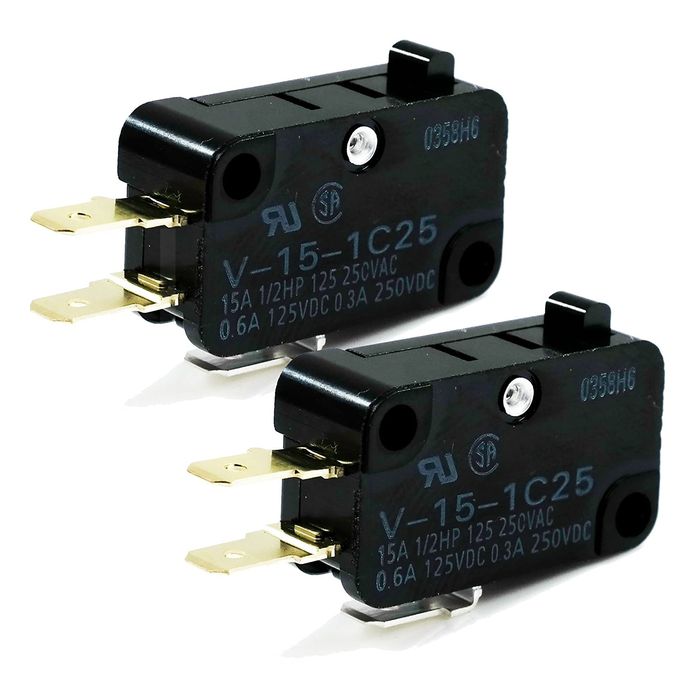

Microswitch V-15-1C25 | Botón pin 15 A
El microswitch V-15-1C25 permite detectar una posición mediante presión directa sobre su botón pin. Es una alternativa para mecanismos donde la pieza móvil llega alineada con el pulsador y no necesita una palanca intermedia.
Su formato ayuda a mantener el punto de accionamiento junto al cuerpo del interruptor. Al elegir un repuesto, compara la trayectoria del mecanismo y la posición de los orificios: compartir familia no significa que cualquier actuador o montaje sea intercambiable.
Características técnicas
| Característica | Detalle |
|---|---|
| Modelo | V-15-1C25 |
| Accionamiento | Botón pin |
| Contacto | Un contacto conmutado COM/NO/NC (SPDT) |
| Capacidad en corriente alterna | 15 A a 125 V CA; 15 A a 250 V CA |
| Capacidad en corriente continua | 0,6 A a 125 V CC; 0,3 A a 250 V CC |
| Resistencia de aislamiento | Mínimo 100 MΩ a 500 V CC |
| Resistencia inicial de contacto | Menor que 15 mΩ |
| Temperatura ambiente de referencia | −25 °C a +80 °C |
| Cuerpo: largo × alto × ancho | 27,8 ×15,9 ×10,3 mm; altura con tolerancia ±0,2 mm |
| Referencia de cuerpo con terminales, sin actuador | 37,8 ×18,8 ×10,3 mm (largo × alto × ancho); largo con tolerancia ±0,8 mm |
| Distancia entre fijaciones del plano específico | 20,2 ±0,2 mm |
Cómo elegir e instalar esta variante
Elige botón pin cuando el mecanismo pueda presionarlo en la dirección prevista, sin empujes laterales. El plano específico de esta variante indica 20,2 ±0,2 mm entre fijaciones; contrasta esa medida con el soporte antes de comprar. Deja espacio para terminales, cables y movimiento del pin.
Las dimensiones del cuerpo y la referencia con terminales no definen el volumen completo ocupado por el actuador. Respeta la alineación del mecanismo y evita usar el microswitch como tope mecánico.
Aplicaciones y uso
Detección de posición en maquinaria y mecanismos de control con accionamiento directo. En impresoras 3D, portones o equipos domésticos, su incorporación depende del montaje, del circuito y de la función prevista por el fabricante del equipo.
Despacho y retiro en Heyselectric
Consulta la opción Recibe hoy en Santiago para comunas cercanas al anillo Vespucio, sujeta a cobertura, horario del pedido, disponibilidad y operación de despacho. Revisa retiro y envíos a regiones según las alternativas y condiciones aplicables a tu compra.
Preguntas frecuentes
¿En qué se diferencia de una palanca?
La pieza móvil presiona directamente el pin. Una versión con palanca interpone ese elemento entre el mecanismo y el pulsador; la geometría de contacto cambia.
¿Qué medida debo comparar para fijarlo?
El plano de V-15-1C25 indica 20,2 ±0,2 mm entre fijaciones. Compara además la ubicación del pin y de los terminales con el equipo.
¿COM, NO y NC son dos circuitos independientes?
Son los terminales de un contacto conmutado con un común. En reposo, COM–NC está cerrado y COM–NO abierto; al accionar cambia el estado. Identifica los terminales del componente antes de cablear.
¿Los 15 A también aplican a corriente continua?
No. La capacidad indicada en CA es 15 A a 125 V o 250 V. En CC es 0,6 A a 125 V y 0,3 A a 250 V. Revisa además el tipo de carga y las condiciones de conmutación del circuito.
¿Las medidas de la tabla incluyen el actuador completo?
La tabla distingue el cuerpo de la referencia con terminales, que excluye el actuador. Para el espacio de instalación considera también el pin o la palanca, su movimiento y la salida del cableado.
¿Sirve para puertas de hornos, microondas o funciones de seguridad?
La aplicación depende del diseño original del equipo, la temperatura local y los requisitos de su circuito. Para enclavamientos de seguridad se requiere un componente validado para esa función; esta ficha no ofrece un reemplazo universal de esos dispositivos.
