Descripción

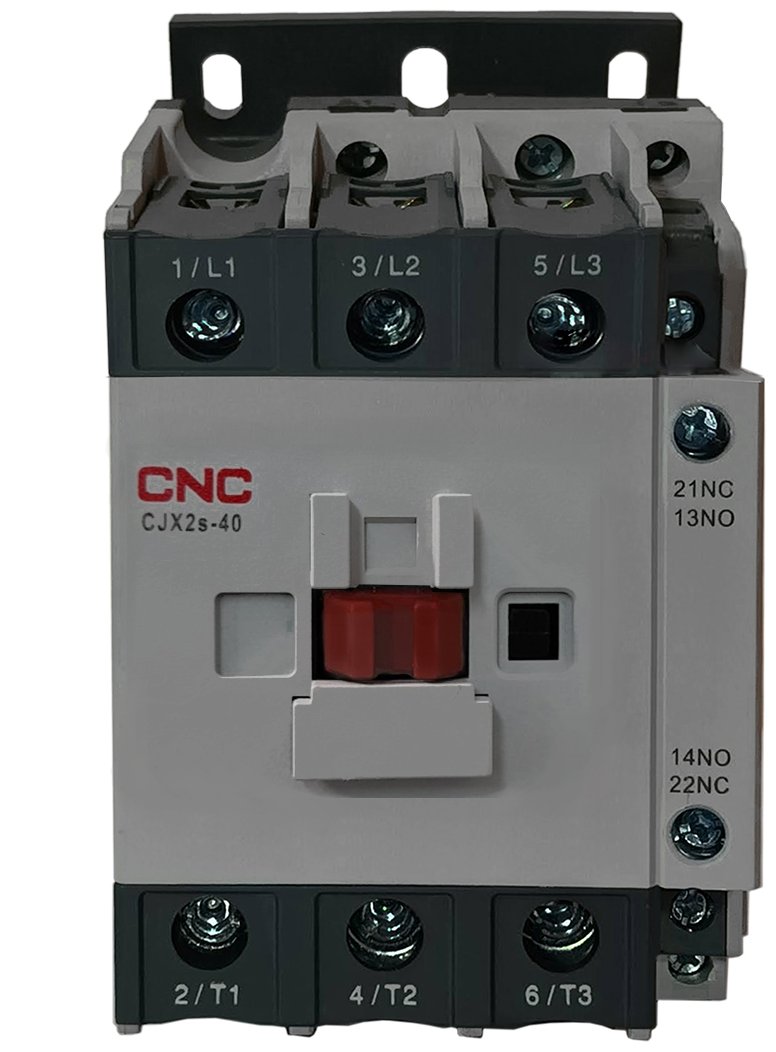

Contactor 40A Bobina 24V CA: CNC CJX2s-40

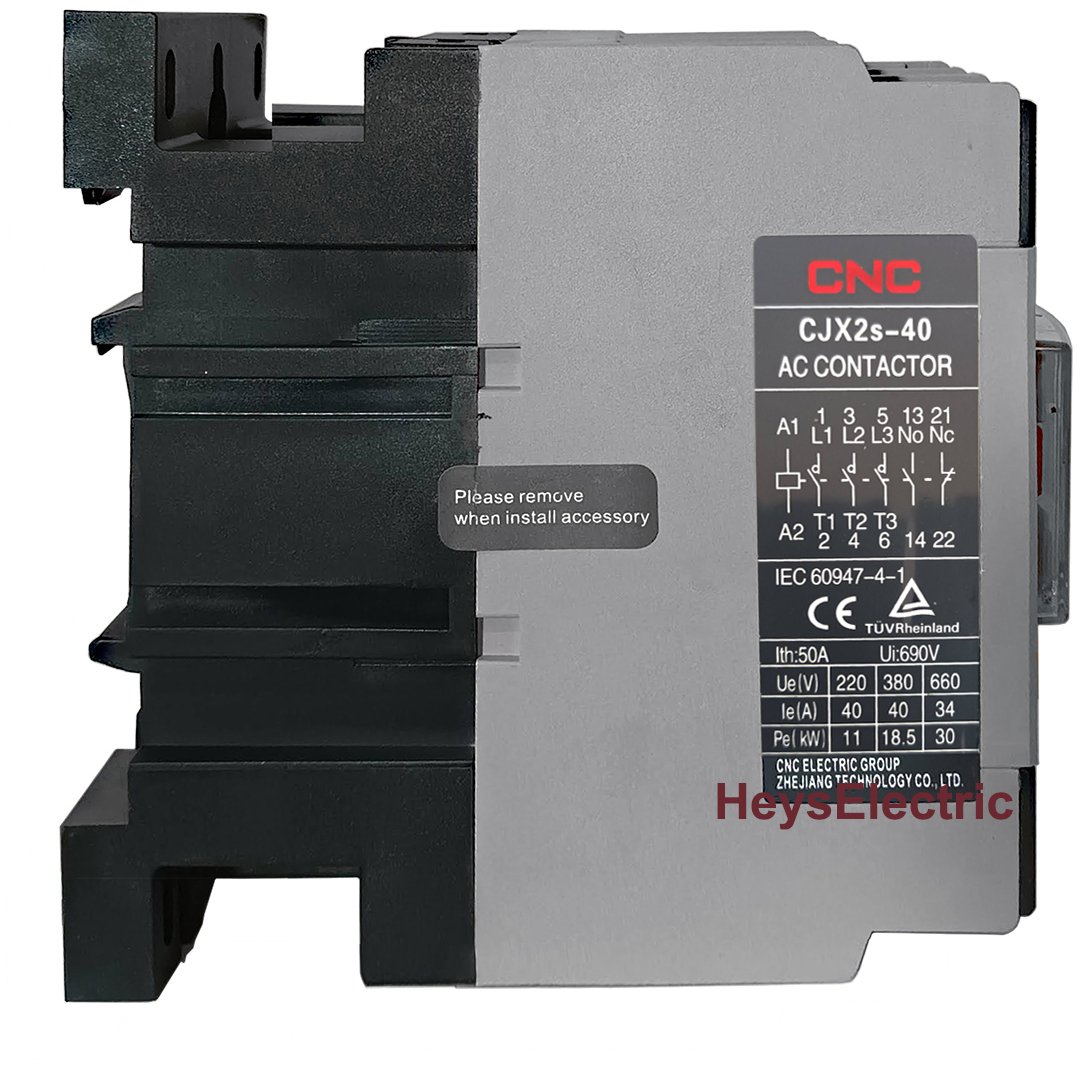

El contactor 40A bobina 24V CA CNC CJX2s-40 permite elegir un equipo de maniobra trifásica para un circuito de mando de 24 V alternos a 50/60 Hz. En el circuito principal, el catálogo asigna 40 A y 18,5 kW en AC-3 a 380/400 V.

Los 24 V corresponden a la bobina, no a la alimentación del motor. Esta distinción es decisiva al compararlo con el CJX2s-40 de bobina de 220 V o con equipos de mando de 24 V continuos.

Características técnicas

Cómo elegir esta referencia

1. Confirma que el circuito de control proporciona 24 V CA a 50/60 Hz; no lo confundas con 24 V CC.
2. Verifica los 40 A y 18,5 kW bajo AC-3 a 380/400 V para la maniobra principal.
3. Reserva la envolvente máxima de 127,5 mm de alto, 74,5 mm de ancho y 117 mm de fondo, más el espacio de conexión.

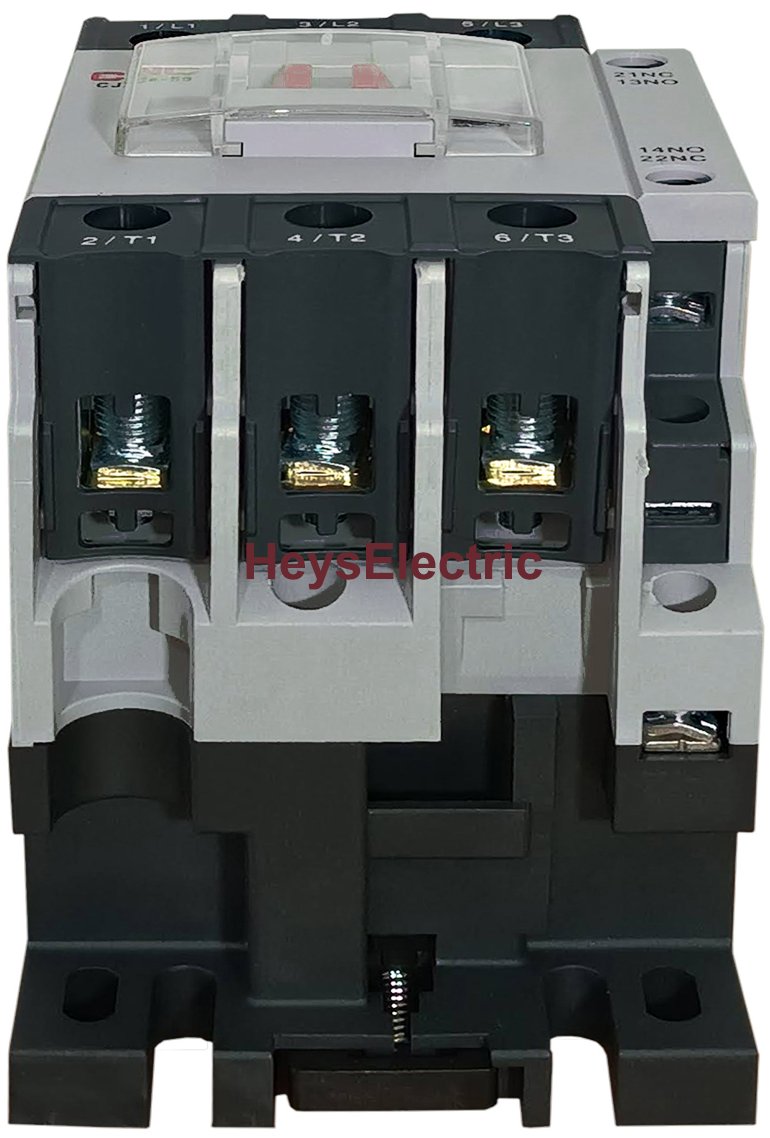

Medidas para planificar el tablero

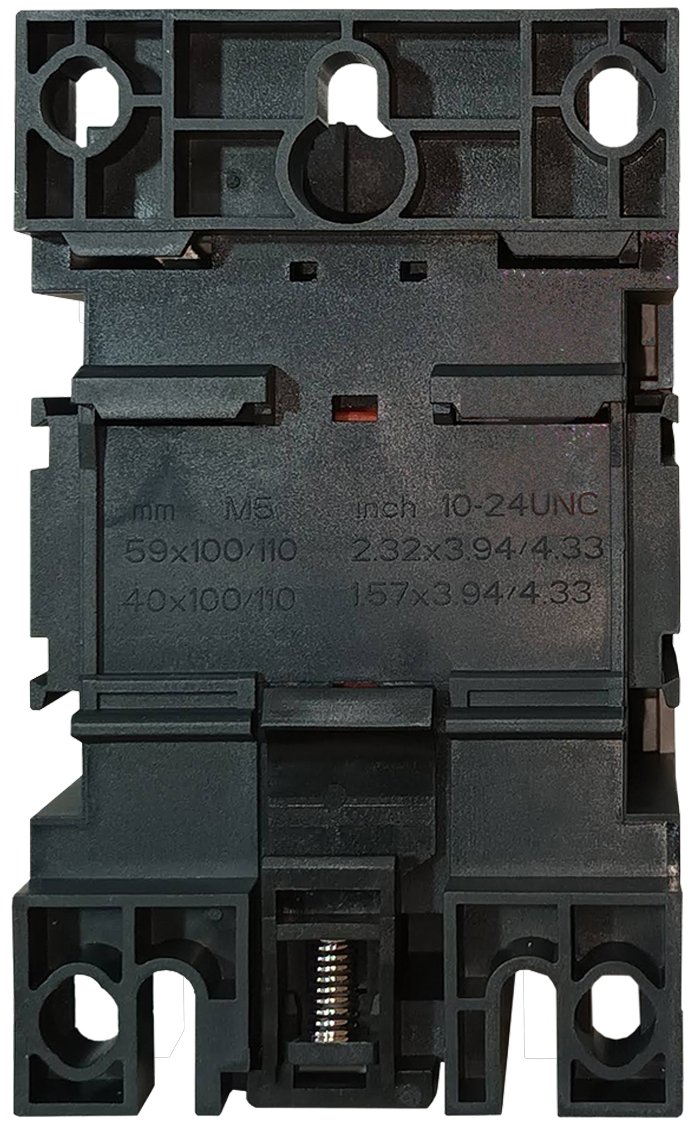

Las cotas del catálogo se leen como A: alto, B: ancho y C: fondo. Para CJX2s-40, las dimensiones máximas son 127,5 × 74,5 × 117 mm en ese orden. El plano de fijación y las holguras del montaje se revisan por separado.

Aplicaciones y coordinación de protecciones

La serie se utiliza para maniobra y control de motores de corriente alterna. La selección debe considerar categoría de empleo, tensión de potencia, corriente de placa del motor y alimentación del circuito de mando.

El contactor realiza la maniobra; no sustituye por sí solo la protección contra sobrecargas o cortocircuitos. El relé de protección y los demás dispositivos del tablero deben seleccionarse y coordinarse para la aplicación. El montaje y la puesta en servicio deben seguir las instrucciones del fabricante y ser realizados por personal competente.

Despacho y envío en Heyselectric

Consulta la opción Recibe hoy en Santiago para comunas cercanas al anillo Vespucio, sujeta a cobertura, horario del pedido, disponibilidad y operación de despacho.

También puedes consultar retiro y envío a todas las regiones vía courier, según cobertura y condiciones del transporte. Revisa las alternativas aplicables al confirmar tu compra.

Preguntas frecuentes

¿Sirve esta bobina para 24 V de corriente continua?

Esta propuesta es para 24 V CA a 50/60 Hz. No se presenta como una bobina de 24 V CC ni como un modelo universal CA/CC.

¿Puede conectarse directamente a cualquier salida de PLC?

No debe suponerse. Es necesario comprobar el tipo de salida, su capacidad y el circuito de mando antes de definir la interfaz con la bobina.

¿La bobina de 24 V y los 380/400 V describen lo mismo?

No. 24 V CA a 50/60 Hz corresponde al circuito de mando. Los valores de corriente y kW de esta ficha están declarados para el circuito principal en AC-3 a 380/400 V.

¿El contactor protege por sí solo al motor?

No. Realiza la maniobra y debe coordinarse con las protecciones de sobrecarga y cortocircuito que requiera la aplicación.

¿Las medidas indicadas incluyen el espacio completo del montaje?

Son las dimensiones máximas del equipo base según el plano del catálogo. Debes prever adicionalmente las conexiones, los accesorios y los espacios del tablero.

¿Cómo consulto disponibilidad y despacho?

Comprueba la disponibilidad de esta referencia y las alternativas de entrega para tu comuna. El despacho en Santiago y los envíos a regiones dependen de cobertura y condiciones operativas.
