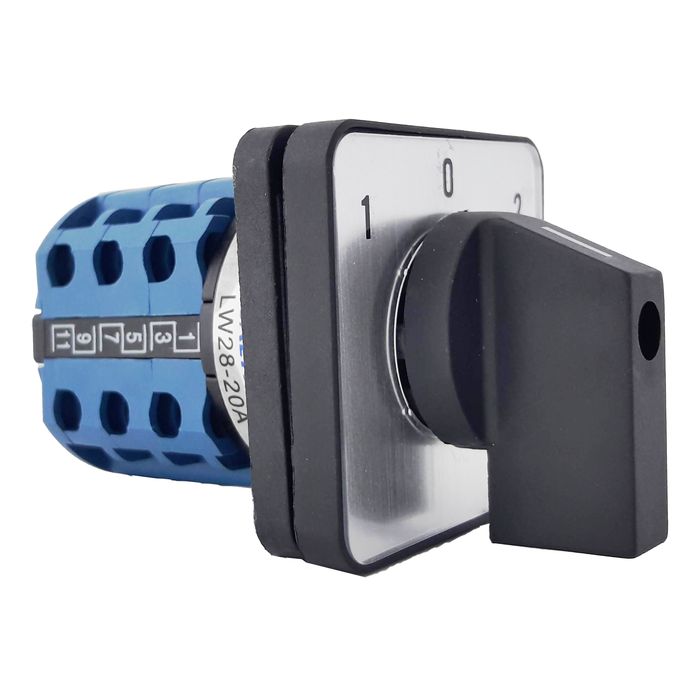

El selector conmutador rotativo 20A 1-0-2 modelo LW28-25A permite realizar maniobras manuales en circuitos trifásicos mediante tres posiciones, con una posición central en cero.
Especificaciones técnicas
Modelo: LW28-25A
Configuración: 3 polos, trifásico
Posiciones: 1-0-2, con punto cero
Corriente térmica Ith: 25 A
Corriente de empleo AC-21: 20 A
Tensión declarada: 440 V AC

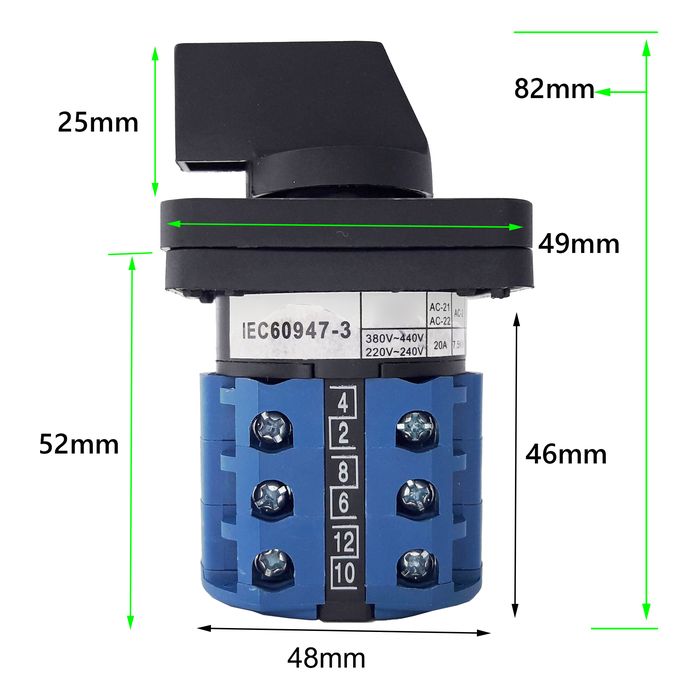

Tamaño frontal: 48 × 48 mm
Aplicaciones
Puede utilizarse en maniobras manuales de transferencia de alimentación, inversión de giro y control de maquinaria cuando el esquema eléctrico sea compatible con sus posiciones, polos y valores declarados.
Preguntas frecuentes
¿Qué posiciones ofrece?
Dispone de las posiciones 1-0-2, con una posición central en cero.
¿Cuál es la corriente declarada?
La ficha local declara 20 A para categoría de empleo AC-21 y una corriente térmica Ith de 25 A.
¿Qué debe verificarse antes de instalarlo?
Se debe comprobar la compatibilidad del circuito, la función de conmutación requerida y el esquema de conexión aplicable.
Antes de elegir
Verifique que la aplicación requiera tres polos, posiciones 1-0-2, corriente de empleo AC-21 de 20 A y frontal de 48 × 48 mm. La selección y conexión deben corresponder al circuito real.
