Contactor Trifásico 25A 220V CJX2s 1NO+1NC CNC Electric

Descripción

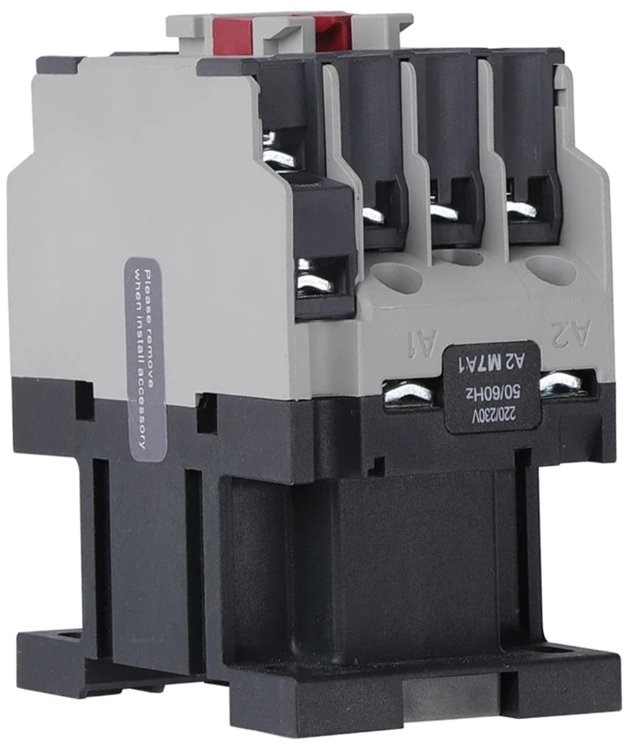

Contactor 25A Bobina 220V: CNC CJX2s-25

El contactor 25A bobina 220V CNC CJX2s-25 ofrece una referencia de compra para maniobra de motores trifásicos: 25 A y 11 kW en AC-3 a 380/400 V. El mando utiliza una bobina de 220 V CA a 50/60 Hz y dispone de contactos auxiliares 1NO+1NC.

Al compararlo con un modelo de 18 A, cambia tanto la capacidad publicada como la envolvente dimensional. Por eso conviene comprobar el hueco del tablero antes de decidir una sustitución entre calibres.

Características técnicas

Cómo elegir esta referencia

1. Selecciona por los 25 A y 11 kW asignados a AC-3 a 380/400 V, junto con los datos de placa del motor.
2. Confirma bobina de 220 V CA y frecuencia de 50/60 Hz en el circuito de mando.
3. Compara las dimensiones máximas de 86 × 56,5 × 97 mm, en orden alto × ancho × fondo, con el espacio disponible.

Medidas para planificar el tablero

Las cotas del catálogo se leen como A: alto, B: ancho y C: fondo. Para CJX2s-25, las dimensiones máximas son 86 × 56,5 × 97 mm en ese orden. El plano de fijación y las holguras del montaje se revisan por separado.

Aplicaciones y coordinación de protecciones

La serie se utiliza para maniobra y control de motores de corriente alterna. La selección debe considerar categoría de empleo, tensión de potencia, corriente de placa del motor y alimentación del circuito de mando.

El contactor realiza la maniobra; no sustituye por sí solo la protección contra sobrecargas o cortocircuitos. El relé de protección y los demás dispositivos del tablero deben seleccionarse y coordinarse para la aplicación. El montaje y la puesta en servicio deben seguir las instrucciones del fabricante y ser realizados por personal competente.

Despacho y envío en Heyselectric

Consulta la opción Recibe hoy en Santiago para comunas cercanas al anillo Vespucio, sujeta a cobertura, horario del pedido, disponibilidad y operación de despacho.

También puedes consultar retiro y envío a todas las regiones vía courier, según cobertura y condiciones del transporte. Revisa las alternativas aplicables al confirmar tu compra.

Preguntas frecuentes

¿Tiene el mismo tamaño que el modelo de 18 A?

No. La tabla dimensional separa CJX2s-09/12/18 de CJX2s-25/32/38. Revisa las medidas de esta ficha antes de reemplazar un equipo de otro grupo.

¿Puedo elegirlo únicamente por los 11 kW del motor?

La potencia es una referencia bajo AC-3 a 380/400 V. También deben comprobarse corriente de placa, categoría de empleo, mando y condiciones de instalación.

¿La bobina de 220 V y los 380/400 V describen lo mismo?

No. 220 V CA a 50/60 Hz corresponde al circuito de mando. Los valores de corriente y kW de esta ficha están declarados para el circuito principal en AC-3 a 380/400 V.

¿El contactor protege por sí solo al motor?

No. Realiza la maniobra y debe coordinarse con las protecciones de sobrecarga y cortocircuito que requiera la aplicación.

¿Las medidas indicadas incluyen el espacio completo del montaje?

Son las dimensiones máximas del equipo base según el plano del catálogo. Debes prever adicionalmente las conexiones, los accesorios y los espacios del tablero.
