Contactor Trifásico 18A 24VAC CJX2s 1NO+1NC CNC Electric

Descripción

Contactor 18A Bobina 24V CA: CJX2s-18

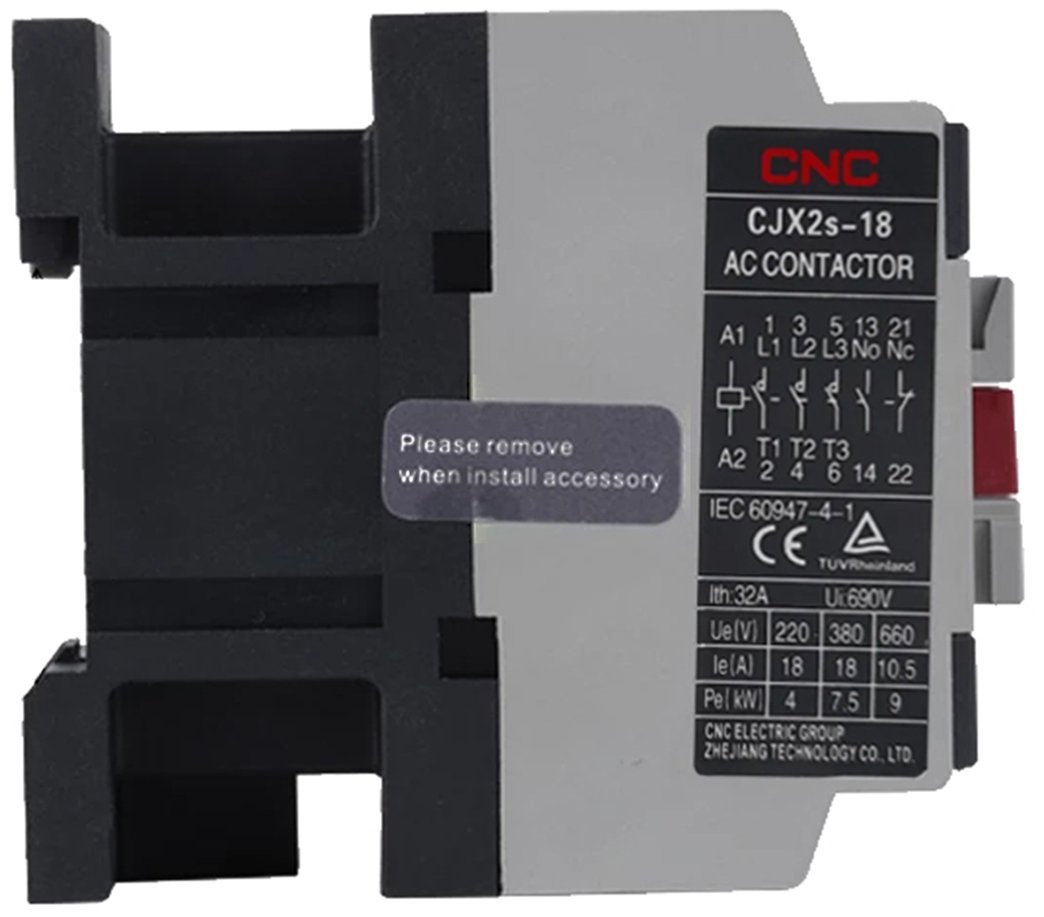

El contactor 18A bobina 24V CA CJX2s-18 permite combinar una maniobra de 18 A y 7,5 kW en AC-3 a 380/400 V con un circuito de mando de 24 V alternos a 50/60 Hz. La tensión de control no es la tensión usada para expresar la potencia del motor.

Este calibre conserva las dimensiones máximas del grupo CJX2s-09/12/18. La comparación con el modelo de 12 A debe centrarse en los datos eléctricos y en la aplicación, sin asumir que compartir envolvente significa poder intercambiarlos sin revisión.

Características técnicas

Cómo elegir esta referencia

1. Comprueba los 18 A y 7,5 kW publicados para AC-3 a 380/400 V frente al servicio del motor.
2. Verifica el mando de 24 V CA a 50/60 Hz y la compatibilidad de la interfaz de control.
3. Prepara un espacio para 74,5 × 45,5 × 85,5 mm máximos de alto × ancho × fondo, más holguras y conexiones.

Medidas para planificar el tablero

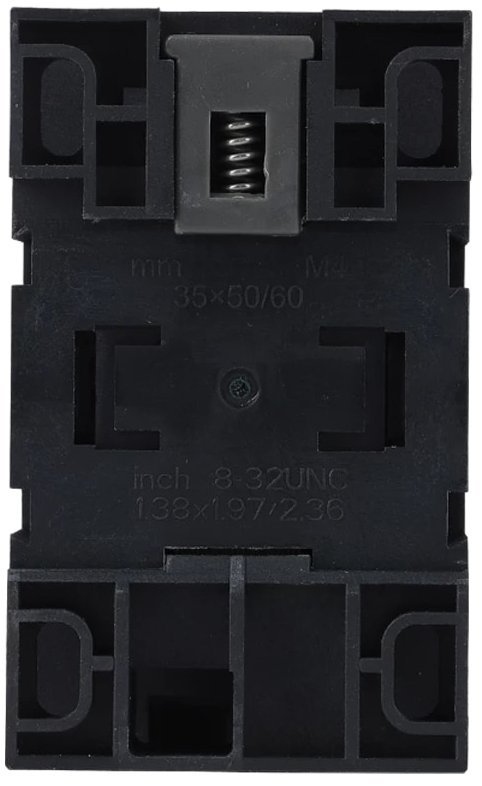

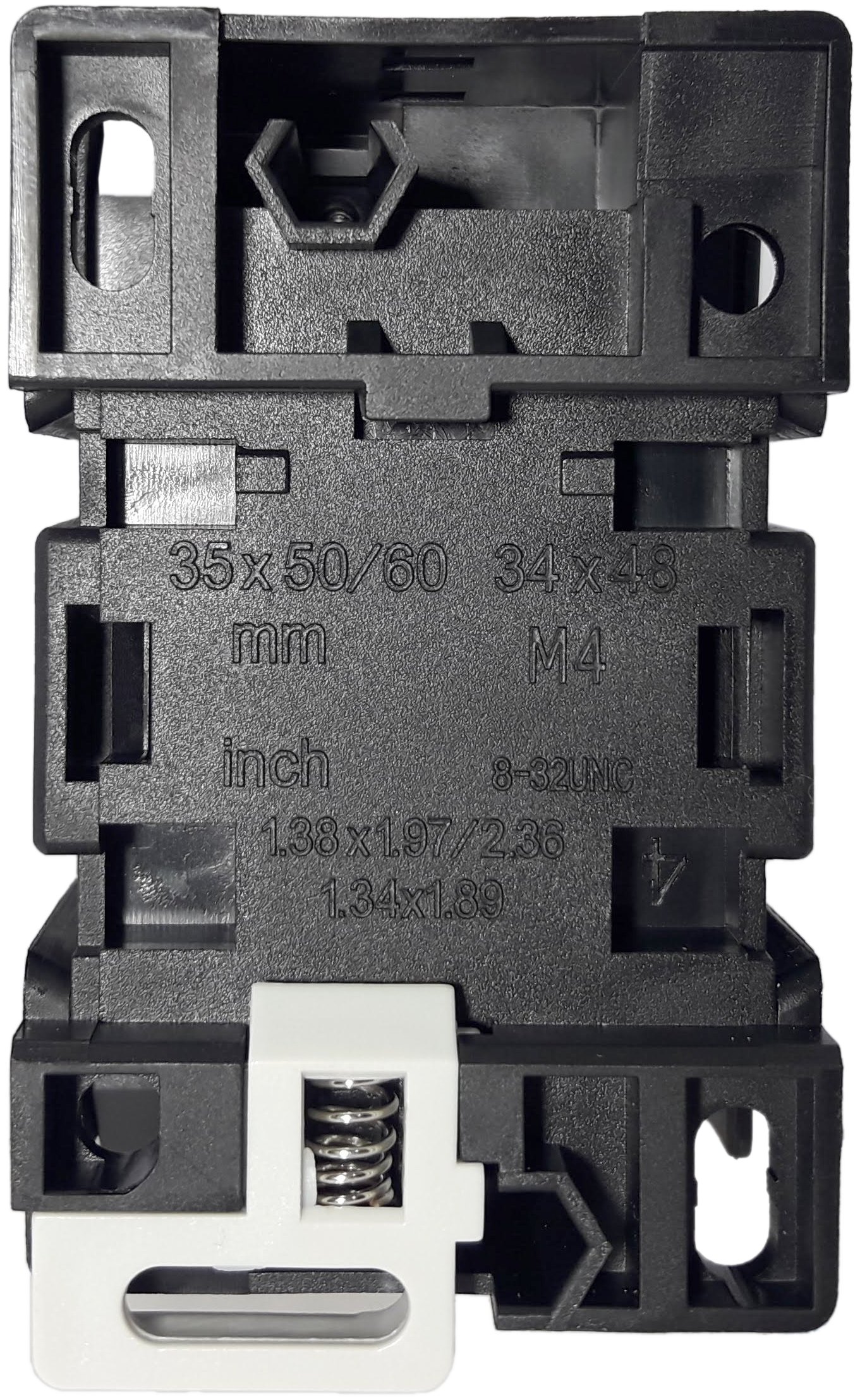

Las cotas del catálogo se leen como A: alto, B: ancho y C: fondo. Para CJX2s-18, las dimensiones máximas son 74,5 × 45,5 × 85,5 mm en ese orden. El plano de fijación y las holguras del montaje se revisan por separado.

Aplicaciones y coordinación de protecciones

La serie se utiliza para maniobra y control de motores de corriente alterna. La selección debe considerar categoría de empleo, tensión de potencia, corriente de placa del motor y alimentación del circuito de mando.

El contactor realiza la maniobra; no sustituye por sí solo la protección contra sobrecargas o cortocircuitos. El relé de protección y los demás dispositivos del tablero deben seleccionarse y coordinarse para la aplicación. El montaje y la puesta en servicio deben seguir las instrucciones del fabricante y ser realizados por personal competente.

Despacho y envío en Heyselectric

Consulta la opción Recibe hoy en Santiago para comunas cercanas al anillo Vespucio, sujeta a cobertura, horario del pedido, disponibilidad y operación de despacho.

También puedes consultar retiro y envío a todas las regiones vía courier, según cobertura y condiciones del transporte. Revisa las alternativas aplicables al confirmar tu compra.

Preguntas frecuentes

¿Qué cambia respecto al modelo de 12 A?

Cambian los valores de empleo: CJX2s-18 figura con 18 A y 7,5 kW en AC-3 a 380/400 V. Las dimensiones máximas de ambos pertenecen al mismo grupo.

¿La bobina puede conectarse a cualquier salida de un controlador?

No debe suponerse. Hay que comprobar el tipo de salida, su capacidad y la interfaz de mando; esta referencia utiliza 24 V de corriente alterna.

¿La bobina de 24 V y los 380/400 V describen lo mismo?

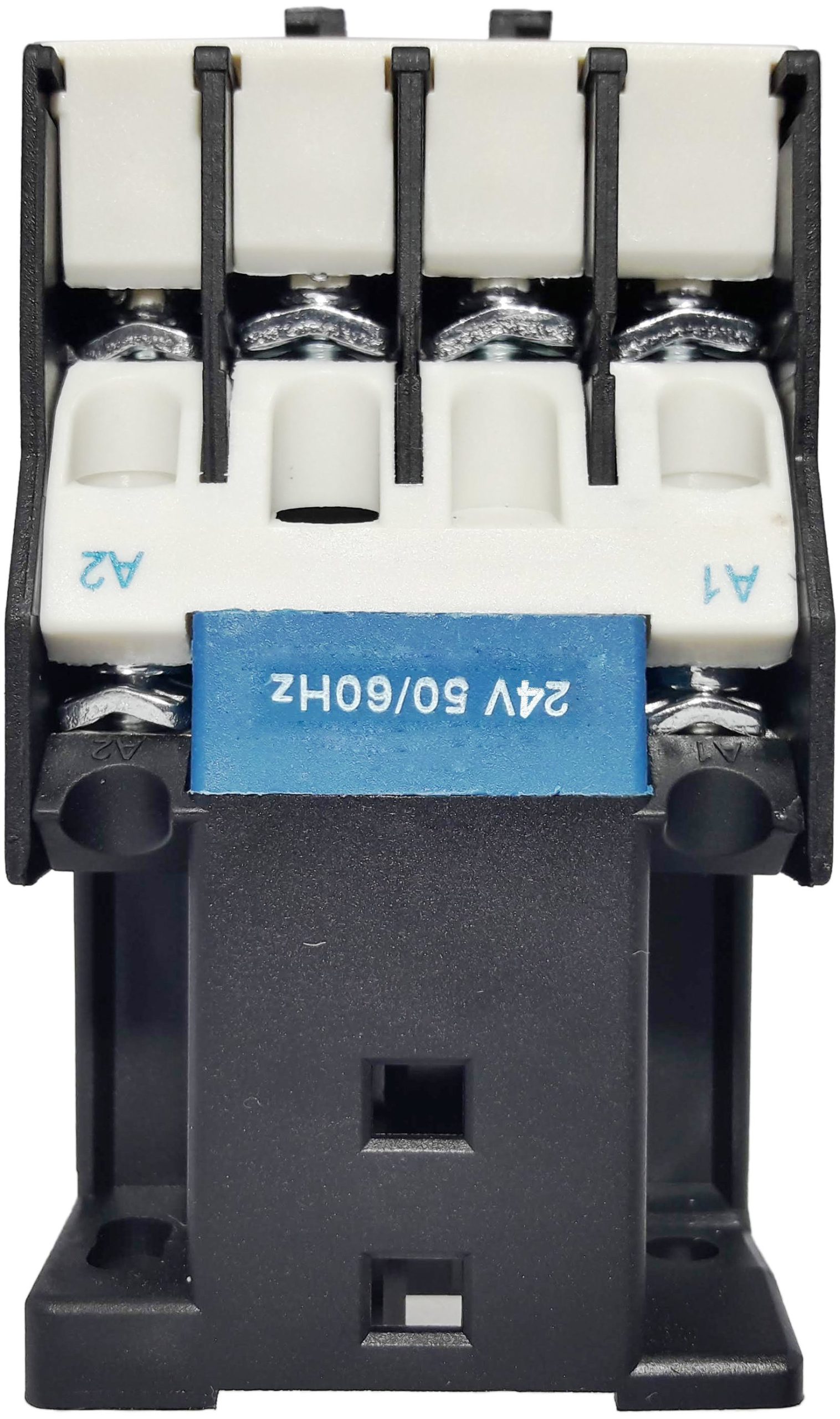

No. 24 V CA a 50/60 Hz corresponde al circuito de mando y no equivale a una bobina de 24 V CC. Los valores de corriente y kW de esta ficha están declarados para el circuito principal en AC-3 a 380/400 V.

¿El contactor protege por sí solo al motor?

No. Realiza la maniobra y debe coordinarse con las protecciones de sobrecarga y cortocircuito que requiera la aplicación.

¿Las medidas indicadas incluyen el espacio completo del montaje?

Son las dimensiones máximas del equipo base según el plano del catálogo. Debes prever adicionalmente las conexiones, los accesorios y los espacios del tablero.

¿Cómo consulto disponibilidad y despacho?

Comprueba la disponibilidad de esta referencia y las alternativas de entrega para tu comuna. El despacho en Santiago y los envíos a regiones dependen de cobertura y condiciones operativas.
