Contactor Trifásico 18A 220V CJX2s 1NO+1NC CNC Electric

Descripción

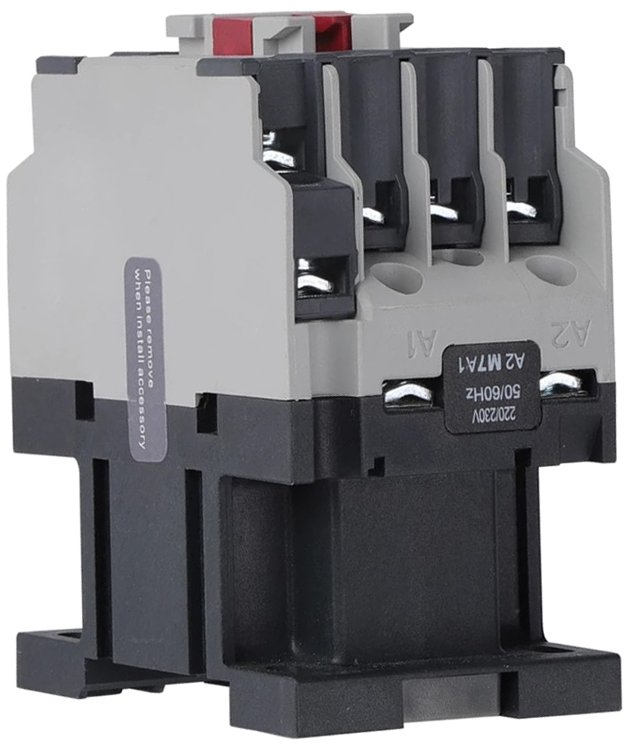

Contactor 18A Bobina 220V: CNC CJX2s-18

El contactor 18A bobina 220V CNC CJX2s-18 está identificado para 18 A y 7,5 kW en AC-3 a 380/400 V. Su bobina de mando funciona a 220 V CA, 50/60 Hz, de forma independiente de la tensión utilizada para valorar el circuito de potencia.

Comparte dimensiones máximas con el CJX2s-12 de esta selección. Esa coincidencia física ayuda a comparar el montaje, pero no sustituye la revisión del calibre ni permite tratar ambos modelos como equivalentes.

Características técnicas

Cómo elegir esta referencia

1. Comprueba los datos de servicio del motor frente a los 18 A y 7,5 kW del catálogo en AC-3 a 380/400 V.
2. Revisa que el mando sea de 220 V CA a 50/60 Hz.
3. Reserva 74,5 mm de alto, 45,5 mm de ancho y 85,5 mm de fondo máximos, junto con espacio para cableado y mantenimiento.

Medidas para planificar el tablero

Las cotas del catálogo se leen como A: alto, B: ancho y C: fondo. Para CJX2s-18, las dimensiones máximas son 74,5 × 45,5 × 85,5 mm en ese orden. El plano de fijación y las holguras del montaje se revisan por separado.

Aplicaciones y coordinación de protecciones

La serie se utiliza para maniobra y control de motores de corriente alterna. La selección debe considerar categoría de empleo, tensión de potencia, corriente de placa del motor y alimentación del circuito de mando.

El contactor realiza la maniobra; no sustituye por sí solo la protección contra sobrecargas o cortocircuitos. El relé de protección y los demás dispositivos del tablero deben seleccionarse y coordinarse para la aplicación. El montaje y la puesta en servicio deben seguir las instrucciones del fabricante y ser realizados por personal competente.

Despacho y envío en Heyselectric

Consulta la opción Recibe hoy en Santiago para comunas cercanas al anillo Vespucio, sujeta a cobertura, horario del pedido, disponibilidad y operación de despacho.

También puedes consultar retiro y envío a todas las regiones vía courier, según cobertura y condiciones del transporte. Revisa las alternativas aplicables al confirmar tu compra.

Preguntas frecuentes

¿La coincidencia de tamaño con el CJX2s-12 permite intercambiarlos sin revisión?

No. Las dimensiones coinciden, pero este modelo tiene valores de 18 A y 7,5 kW en AC-3 a 380/400 V; la selección eléctrica debe comprobarse.

¿La corriente de 18 A corresponde a la bobina?

No. Es la corriente de empleo del circuito principal bajo la categoría y tensión indicadas. La bobina se identifica por su alimentación de 220 V CA.

¿La bobina de 220 V y los 380/400 V describen lo mismo?

No. 220 V CA a 50/60 Hz corresponde al circuito de mando. Los valores de corriente y kW de esta ficha están declarados para el circuito principal en AC-3 a 380/400 V.

¿El contactor protege por sí solo al motor?

No. Realiza la maniobra y debe coordinarse con las protecciones de sobrecarga y cortocircuito que requiera la aplicación.

¿Las medidas indicadas incluyen el espacio completo del montaje?

Son las dimensiones máximas del equipo base según el plano del catálogo. Debes prever adicionalmente las conexiones, los accesorios y los espacios del tablero.
