Relé Térmico 23-32A JR28s-36 | Compatible CJX2 LC1D

Descripción

Relé Térmico 23-32A JR28s-36 | Sobrecarga

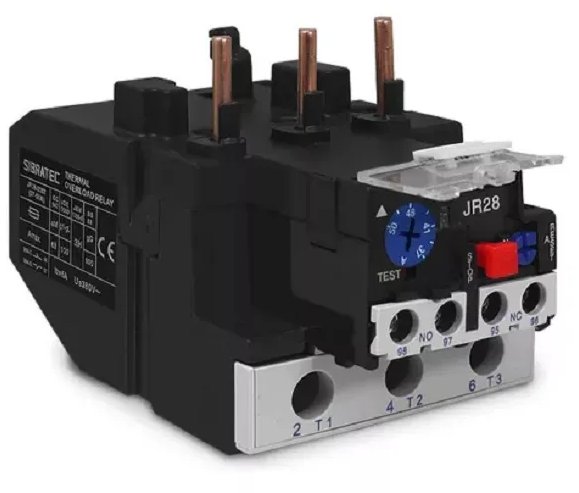

El relé térmico 23-32A JR28s-36 permite buscar una regulación entre 23 y 32 A manteniendo identificado el bastidor 36. El rango comercial coincide con la fila EBS1TR-36 de la ficha técnica de referencia.

El salto desde el bastidor 25 implica revisar también el acoplamiento. Compartir una corriente con otro rango no acredita que sus patas, bornes o fijaciones sean intercambiables.

Características técnicas y presentación

Cómo elegir el rango y el montaje

Si comparas con 17–25 A, comprueba la corriente de placa en la zona común de 23 a 25 A y revisa la referencia mecánica correspondiente. No elijas el relé solo por el número nominal del contactor.

Selecciona el dial para que incluya la corriente nominal de placa del motor y ajusta conforme a las instrucciones aplicables al conjunto. Comprueba por separado bastidor, referencia del contactor y condiciones de arranque; no sustituyas la corriente de placa por una estimación de kW o HP.

La denominación comercial JR28s-36 se presenta junto a EBS1TR-36 como referencia técnica de familia. Compara el bastidor y la conexión del conjunto antes de sustituir otra unidad; esa correspondencia no significa que cualquier contactor de aspecto similar admita montaje directo.

Contactos auxiliares y circuito de mando

El contacto normalmente cerrado 95–96 se integra en serie con el mando de la bobina del contactor para interrumpir la orden ante disparo. El normalmente abierto 97–98 permite señalizar la condición mediante un circuito de piloto o alarma compatible. Son contactos separados del paso trifásico de potencia; comprueba tensión, capacidad y esquema de la unidad antes de conectarlos.

El diagrama funcional de referencia sitúa fusibles aguas arriba, el contactor y el relé antes del motor. La explicación de funciones no sustituye el dimensionamiento ni el esquema completo del tablero. No se asigna a este relé una capacidad de corte de cortocircuito.

Aplicaciones y coordinación de protecciones

Puede integrarse a un conjunto contactor-relé para maniobra de un motor trifásico compatible. Frente a una sobrecarga o pérdida de fase, el relé actúa sobre el mando; el contactor realiza la apertura del circuito de potencia. La protección de cortocircuito debe resolverse aguas arriba con fusibles o interruptor apropiado, coordinados con el conjunto.

Despacho y retiro en Heyselectric

Consulta la opción Recibe hoy en Santiago para comunas cercanas al anillo Vespucio, sujeta a corte horario, cobertura, disponibilidad y operación de despacho. Revisa también las condiciones de retiro y envío a regiones por courier; modalidad por pagar y operador según corresponda al pedido.

Preguntas frecuentes

¿Qué significa el rango 23–32 A?

Es el intervalo comercial de regulación. La corriente nominal de placa del motor debe quedar comprendida en ese rango; el ajuste concreto sigue las instrucciones del equipo.

¿Puedo cambiarlo por cualquier relé de bastidor 25?

No. Revisa las conexiones y el acople, además del dial. Un rango de corriente compartido no acredita el mismo montaje.

¿Protege también contra cortocircuitos?

No reemplaza esa protección. El circuito necesita fusibles o un interruptor apropiado aguas arriba, coordinados con el contactor y el relé.

¿Para qué sirven 95–96 y 97–98?

El NC 95–96 se integra al mando de la bobina para interrumpir la orden ante disparo; el NO 97–98 puede utilizarse para señalización conforme al esquema del conjunto.

¿Es indistinto elegir rearme manual o automático?

No. El modo de rearme forma parte del diseño del mando. Un sistema con rearme automático debe evitar una puesta en marcha no prevista.

¿Se puede elegir solo por los kW del motor?

No. Comprueba corriente de placa, conexión, rango y montaje. La potencia aislada no determina un valor único de ajuste.
