Contactor Trifásico 50A 24VAC CJX2s 1NO+1NC CNC Electric

Descripción

Contactor 50A Bobina 24V CA: CNC CJX2s-50

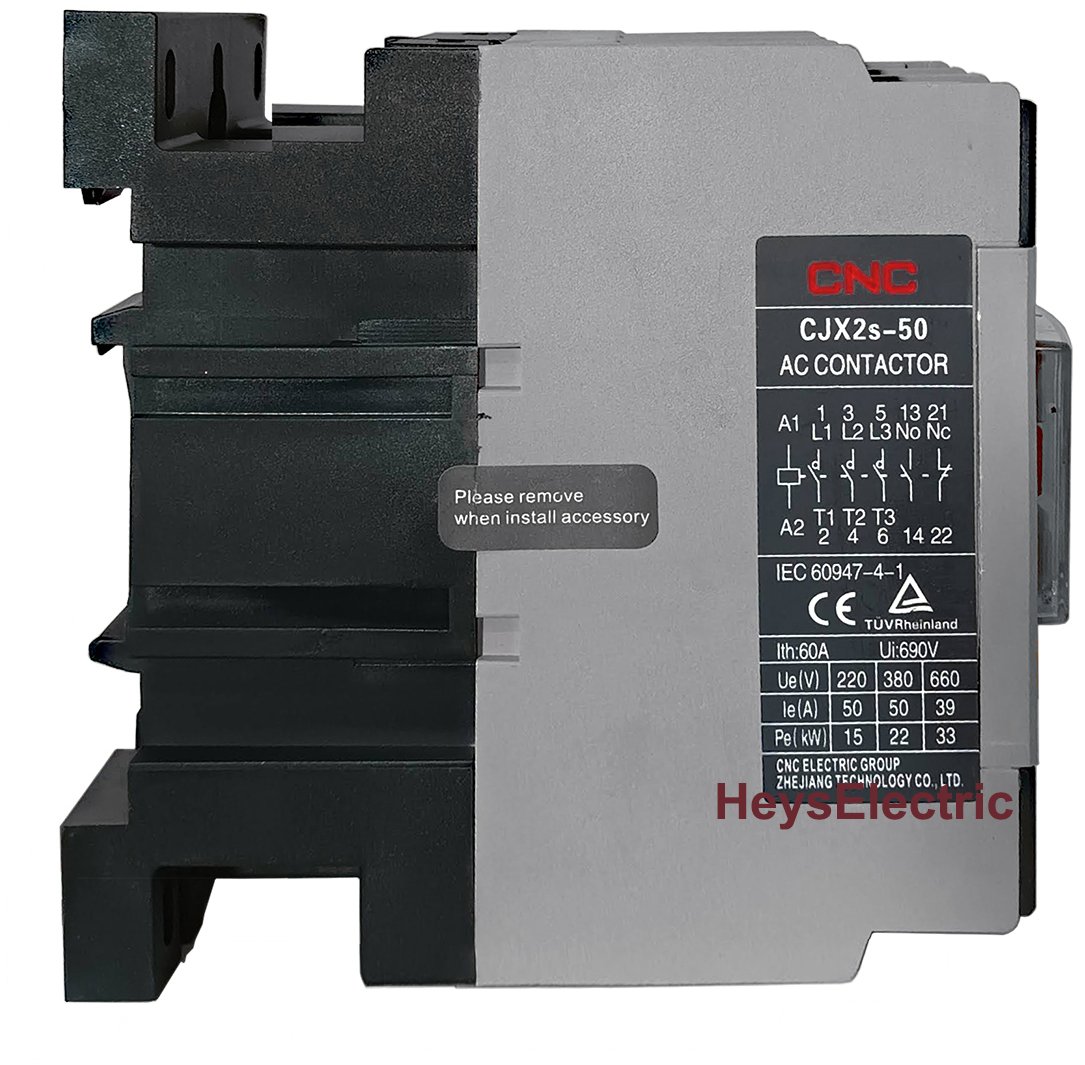

El contactor 50A bobina 24V CA CNC CJX2s-50 reúne una bobina de mando de 24 V alternos a 50/60 Hz con capacidad publicada de 50 A y 22 kW en AC-3 a 380/400 V. Permite distinguir la alimentación de control de la potencia que conmuta el contactor.

Frente a la publicación de 50 A y bobina de 220 V, la elección se centra en la compatibilidad del mando. Trabajar con 24 V CA no acredita por sí solo conexión directa a un controlador ni una categoría de seguridad del sistema.

Características técnicas

Cómo elegir esta referencia

1. Comprueba que necesitas 24 V CA a 50/60 Hz en la bobina, diferenciando CA de CC.
2. Revisa los 50 A y 22 kW del circuito principal en AC-3 a 380/400 V.
3. Planifica el montaje con 127,5 mm de alto, 74,5 mm de ancho y 117 mm de fondo máximos, más los espacios del tablero.

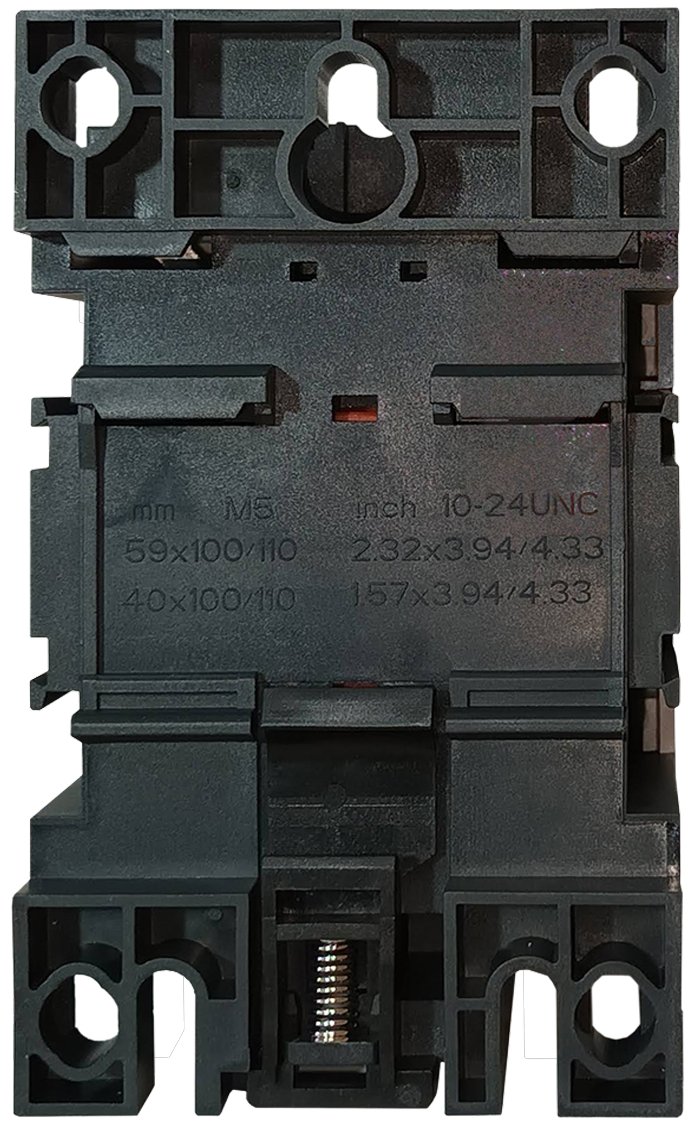

Medidas para planificar el tablero

Las cotas del catálogo se leen como A: alto, B: ancho y C: fondo. Para CJX2s-50, las dimensiones máximas son 127,5 × 74,5 × 117 mm en ese orden. El plano de fijación y las holguras del montaje se revisan por separado.

Aplicaciones y coordinación de protecciones

La serie se utiliza para maniobra y control de motores de corriente alterna. La selección debe considerar categoría de empleo, tensión de potencia, corriente de placa del motor y alimentación del circuito de mando.

El contactor realiza la maniobra; no sustituye por sí solo la protección contra sobrecargas o cortocircuitos. El relé de protección y los demás dispositivos del tablero deben seleccionarse y coordinarse para la aplicación. El montaje y la puesta en servicio deben seguir las instrucciones del fabricante y ser realizados por personal competente.

Despacho y envío en Heyselectric

Consulta la opción Recibe hoy en Santiago para comunas cercanas al anillo Vespucio, sujeta a cobertura, horario del pedido, disponibilidad y operación de despacho.

También puedes consultar retiro y envío a todas las regiones vía courier, según cobertura y condiciones del transporte. Revisa las alternativas aplicables al confirmar tu compra.

Preguntas frecuentes

¿La bobina de 24 V reduce la potencia de motor publicada?

El catálogo asigna al CJX2s-50 los mismos 50 A y 22 kW en AC-3 a 380/400 V. La bobina identifica la alimentación de mando de esta publicación.

¿Es intercambiable con una bobina de 24 V CC o de 220 V CA?

No se presenta como equivalente a esas alimentaciones. La referencia seleccionada es de 24 V CA a 50/60 Hz y debe coincidir con el circuito de control.

¿La bobina de 24 V y los 380/400 V describen lo mismo?

No. 24 V CA a 50/60 Hz corresponde al circuito de mando. Los valores de corriente y kW de esta ficha están declarados para el circuito principal en AC-3 a 380/400 V.

¿El contactor protege por sí solo al motor?

No. Realiza la maniobra y debe coordinarse con las protecciones de sobrecarga y cortocircuito que requiera la aplicación.

¿Las medidas indicadas incluyen el espacio completo del montaje?

Son las dimensiones máximas del equipo base según el plano del catálogo. Debes prever adicionalmente las conexiones, los accesorios y los espacios del tablero.
