Contactor Trifásico 50A 220V CJX2s 1NO+1NC CNC Electric

Descripción

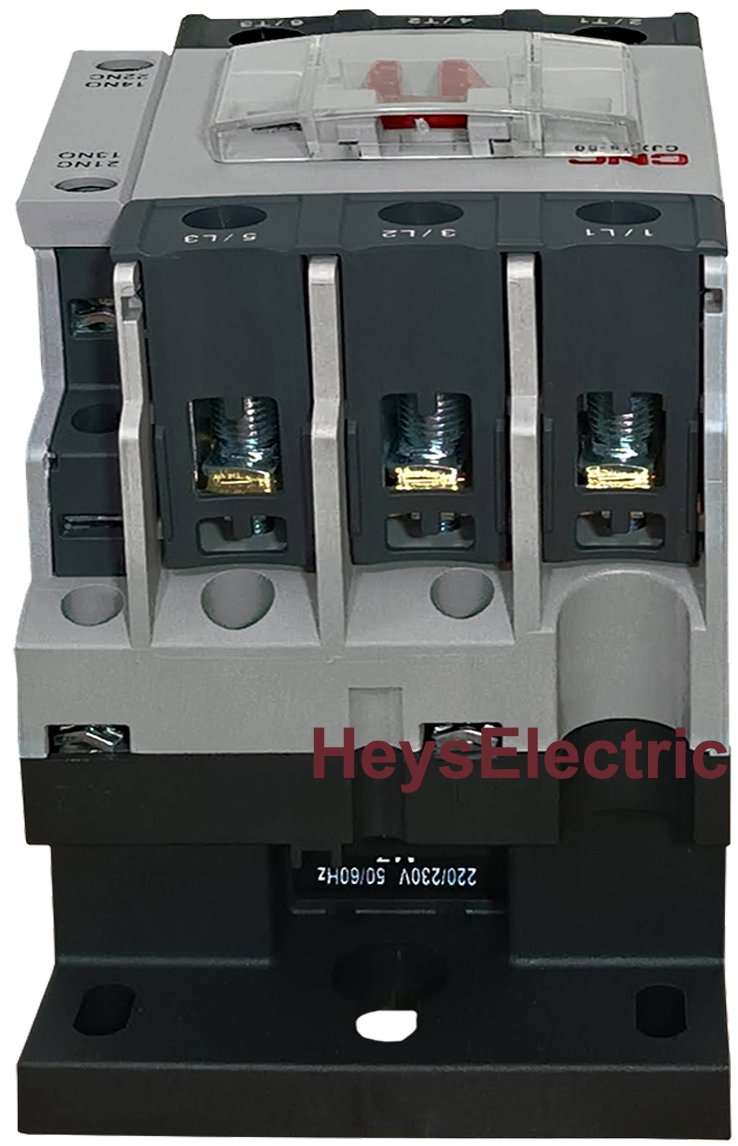

Contactor 50A Bobina 220V: CNC CJX2s-50

El contactor 50A bobina 220V CNC CJX2s-50 identifica una maniobra trifásica de 50 A y 22 kW en AC-3 a 380/400 V. Esta publicación corresponde a la bobina de 220 V CA, 50/60 Hz, y conserva la configuración de auxiliares 1NO+1NC de la serie.

El modelo comparte las dimensiones máximas del grupo CJX2s-40/50/65. Eso facilita comparar su ocupación física, sin convertir la coincidencia de tamaño en equivalencia de corriente o potencia.

Características técnicas

Cómo elegir esta referencia

1. Relaciona los 50 A y 22 kW con las condiciones AC-3 a 380/400 V y los datos del motor.
2. Verifica que se requiere mando de 220 V CA a 50/60 Hz, no la alternativa de 24 V CA.
3. Contrasta el espacio máximo de 127,5 × 74,5 × 117 mm en alto × ancho × fondo y las necesidades de conexión.

Medidas para planificar el tablero

Las cotas del catálogo se leen como A: alto, B: ancho y C: fondo. Para CJX2s-50, las dimensiones máximas son 127,5 × 74,5 × 117 mm en ese orden. El plano de fijación y las holguras del montaje se revisan por separado.

Aplicaciones y coordinación de protecciones

La serie se utiliza para maniobra y control de motores de corriente alterna. La selección debe considerar categoría de empleo, tensión de potencia, corriente de placa del motor y alimentación del circuito de mando.

El contactor realiza la maniobra; no sustituye por sí solo la protección contra sobrecargas o cortocircuitos. El relé de protección y los demás dispositivos del tablero deben seleccionarse y coordinarse para la aplicación. El montaje y la puesta en servicio deben seguir las instrucciones del fabricante y ser realizados por personal competente.

Despacho y envío en Heyselectric

Consulta la opción Recibe hoy en Santiago para comunas cercanas al anillo Vespucio, sujeta a cobertura, horario del pedido, disponibilidad y operación de despacho.

También puedes consultar retiro y envío a todas las regiones vía courier, según cobertura y condiciones del transporte. Revisa las alternativas aplicables al confirmar tu compra.

Preguntas frecuentes

¿Es físicamente igual de grande que el CJX2s-40 según este catálogo?

Ambos figuran en el mismo grupo de dimensiones máximas. Sus valores eléctricos son diferentes: el CJX2s-50 corresponde a 50 A y 22 kW en AC-3 a 380/400 V.

¿Los 22 kW permiten usarlo indistintamente con bancos de condensadores?

No. Ese valor está declarado para AC-3 a 380/400 V. Otras cargas o categorías de utilización exigen su selección específica.

¿La bobina de 220 V y los 380/400 V describen lo mismo?

No. 220 V CA a 50/60 Hz corresponde al circuito de mando. Los valores de corriente y kW de esta ficha están declarados para el circuito principal en AC-3 a 380/400 V.

¿El contactor protege por sí solo al motor?

No. Realiza la maniobra y debe coordinarse con las protecciones de sobrecarga y cortocircuito que requiera la aplicación.

¿Las medidas indicadas incluyen el espacio completo del montaje?

Son las dimensiones máximas del equipo base según el plano del catálogo. Debes prever adicionalmente las conexiones, los accesorios y los espacios del tablero.

¿Cómo consulto disponibilidad y despacho?

Comprueba la disponibilidad de esta referencia y las alternativas de entrega para tu comuna. El despacho en Santiago y los envíos a regiones dependen de cobertura y condiciones operativas.
