Contactor Trifásico 32A 24VAC CJX2s 1NO+1NC CNC Electric

Descripción

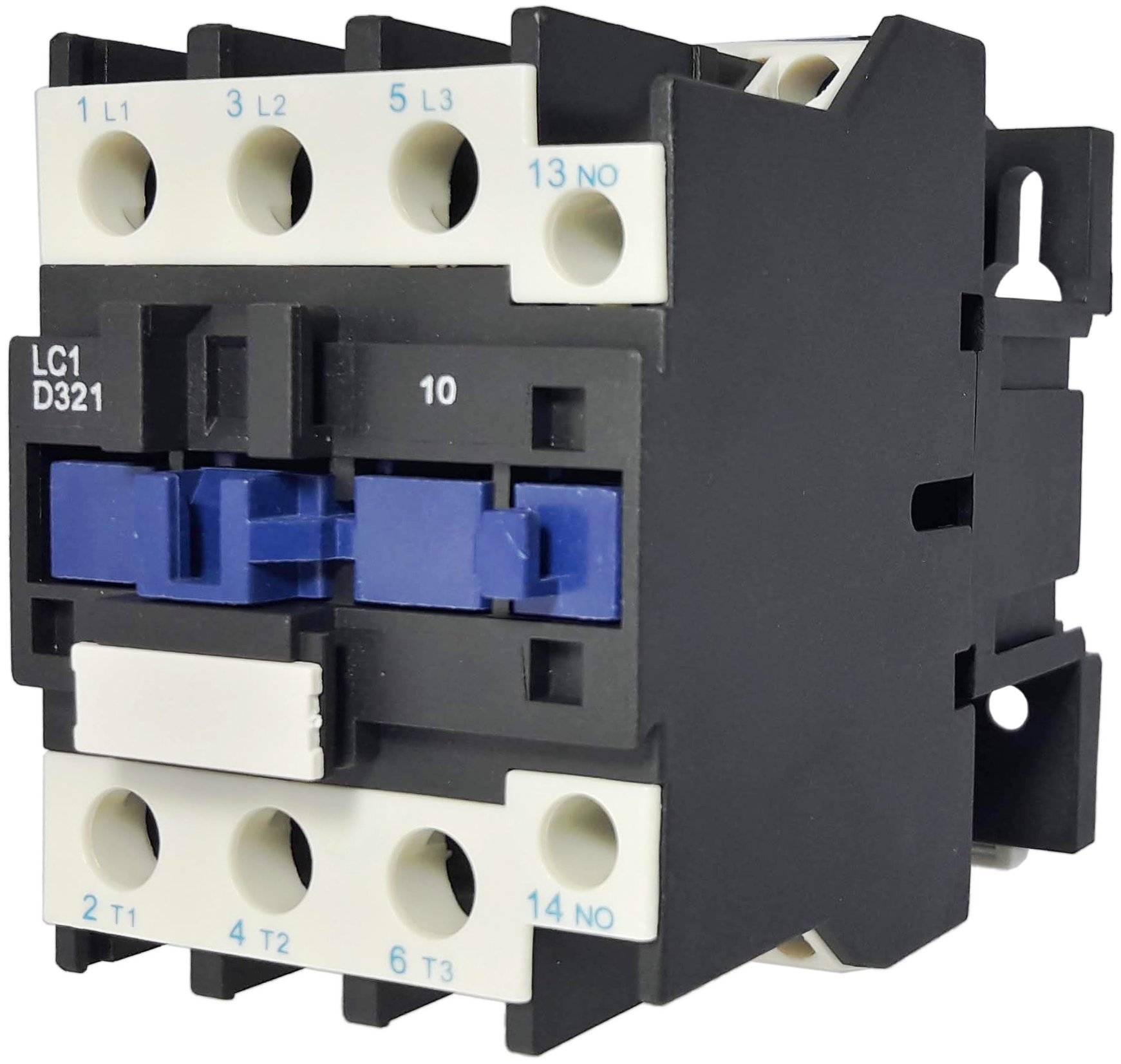

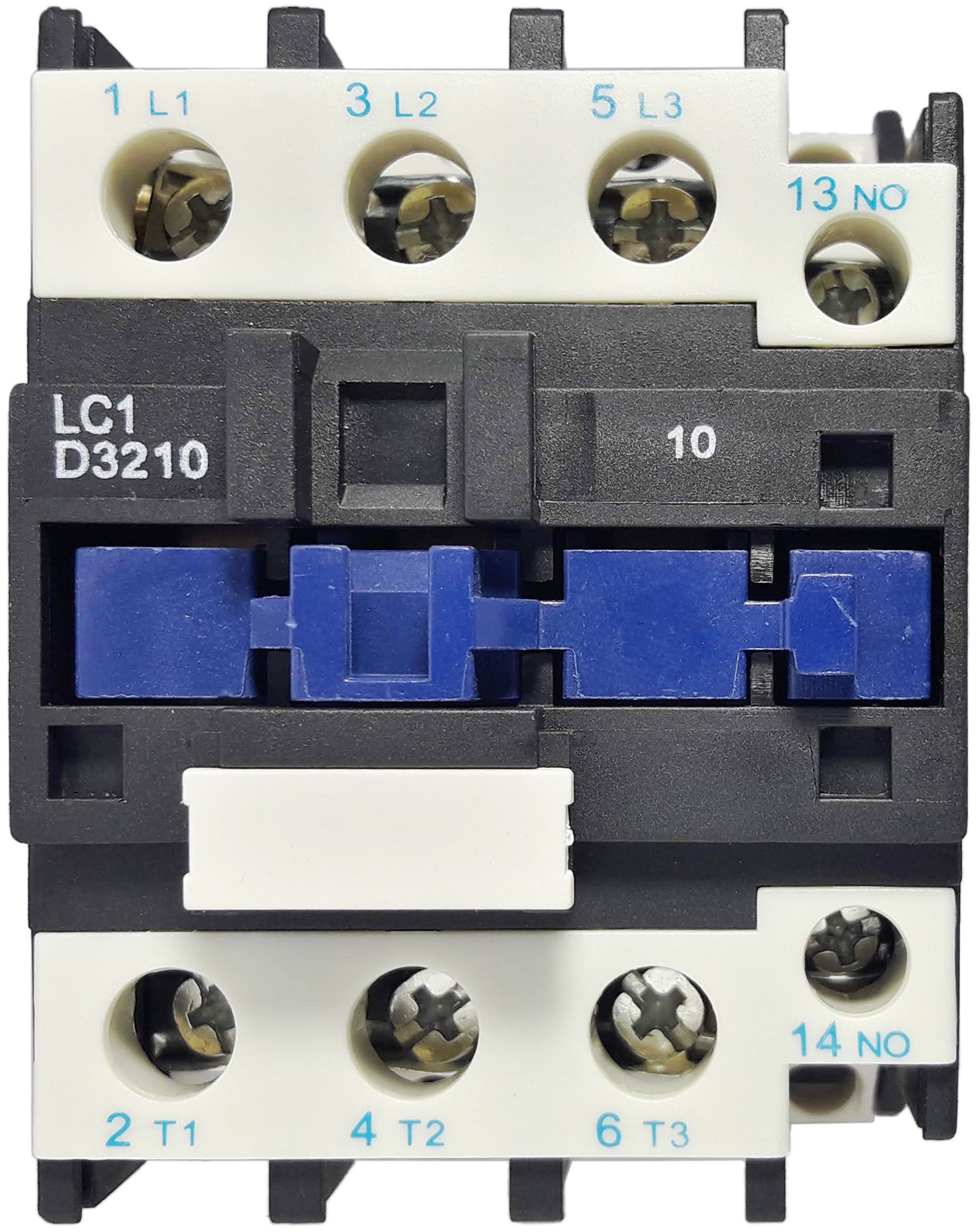

Contactor 32A Bobina 24V CA: CJX2s-32

El contactor 32A bobina 24V CA CJX2s-32 permite seleccionar una maniobra trifásica con mando de 24 V alternos a 50/60 Hz. Para el circuito principal, el catálogo asigna 32 A y 15 kW en AC-3 a 380/400 V.

Su envolvente dimensional coincide con la del CJX2s-25 de esta selección, pero la corriente y la potencia deben comprobarse por modelo. La coincidencia de tamaño ayuda a comparar el montaje; no convierte ambos calibres en equivalentes.

Características técnicas

Cómo elegir esta referencia

1. Comprueba la corriente del motor y su servicio frente a los 32 A y 15 kW declarados en AC-3 a 380/400 V.

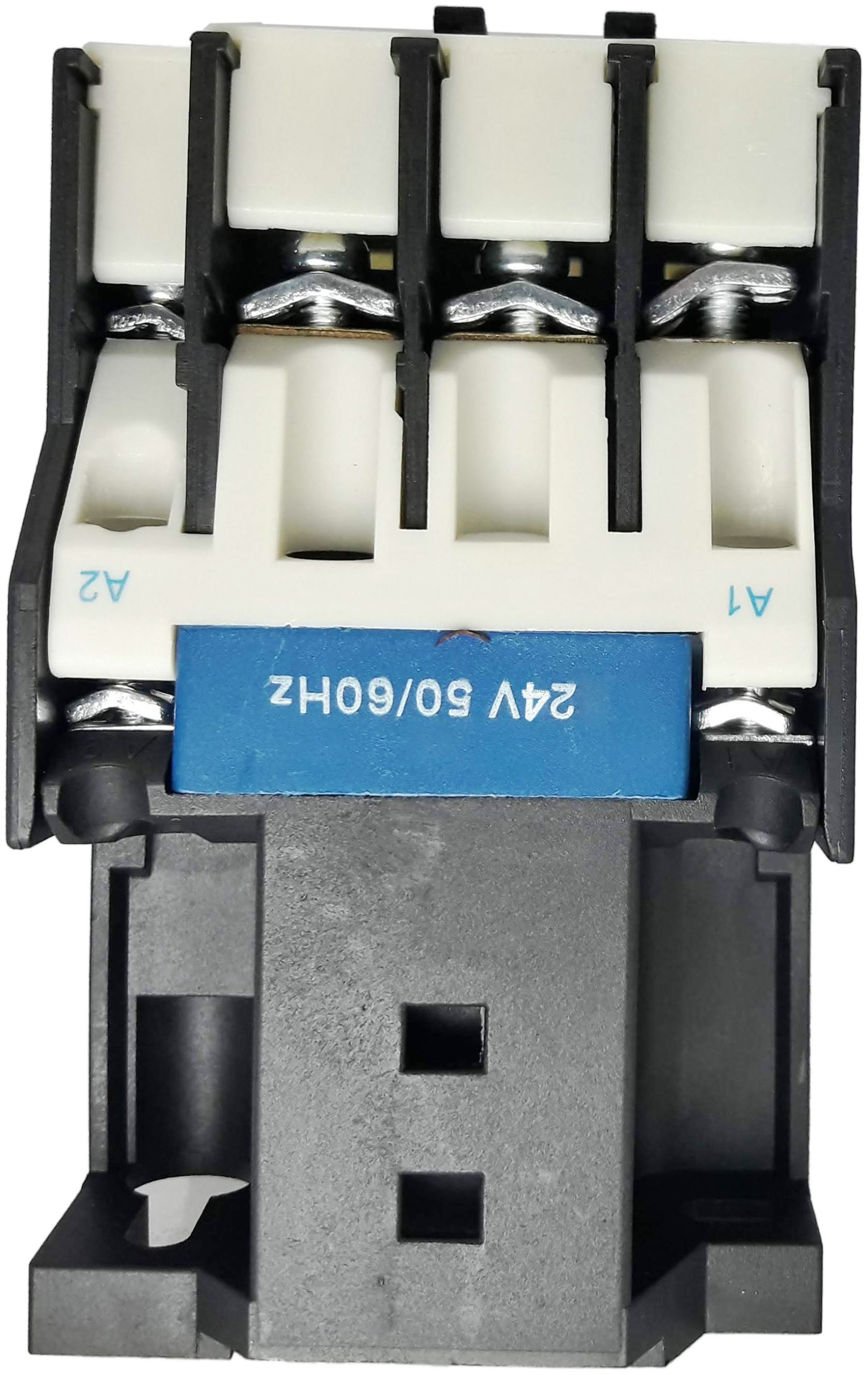

2. Verifica un mando de 24 V CA a 50/60 Hz; no lo confundas con 24 V CC.
3. Reserva 86 mm de alto, 56,5 mm de ancho y 97 mm de fondo máximos, más el espacio de conexiones y mantenimiento.

Medidas para planificar el tablero

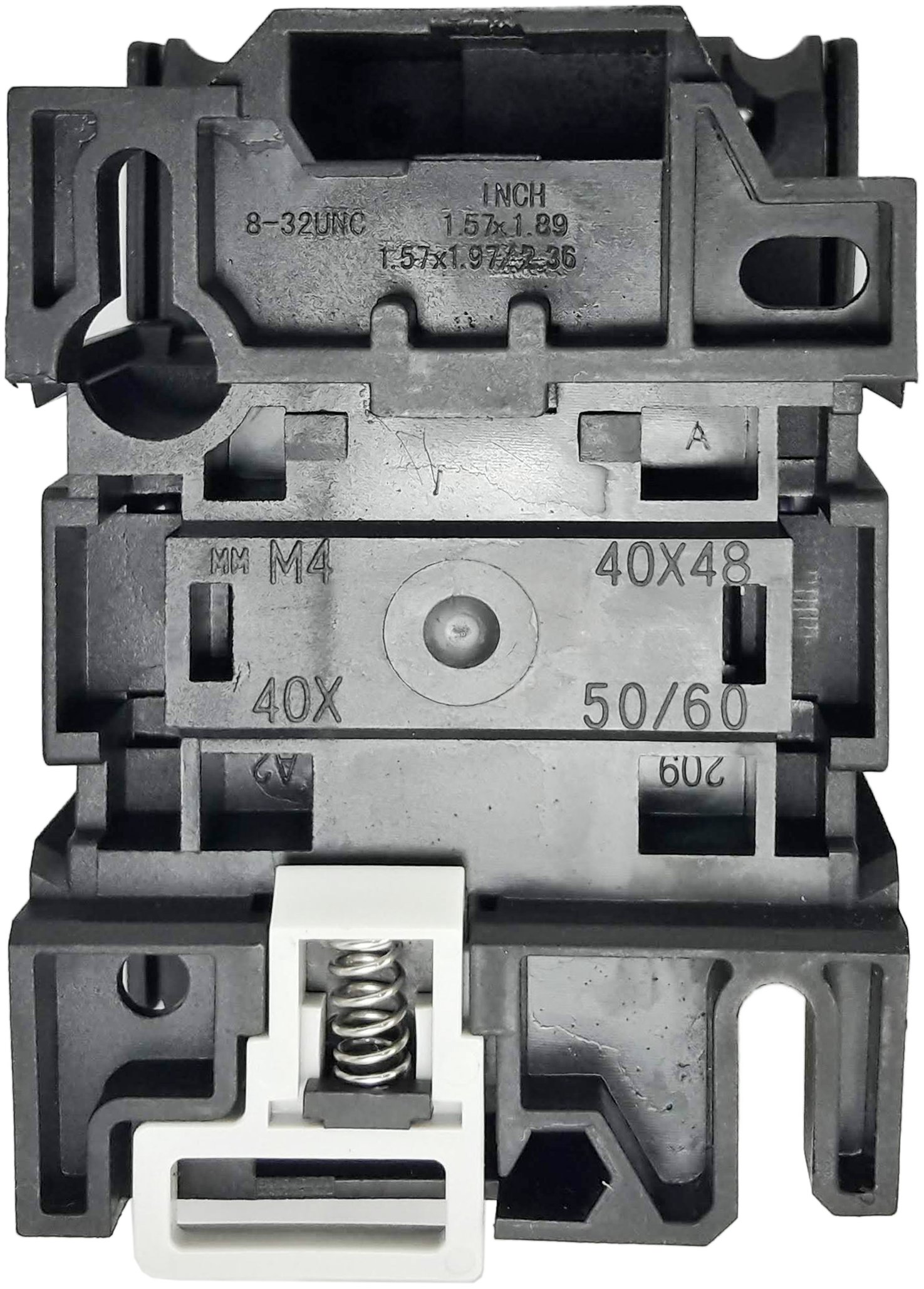

Las cotas del catálogo se leen como A: alto, B: ancho y C: fondo. Para CJX2s-32, las dimensiones máximas son 86 × 56,5 × 97 mm en ese orden. El plano de fijación y las holguras del montaje se revisan por separado.

Aplicaciones y coordinación de protecciones

La serie se utiliza para maniobra y control de motores de corriente alterna. La selección debe considerar categoría de empleo, tensión de potencia, corriente de placa del motor y alimentación del circuito de mando.

El contactor realiza la maniobra; no sustituye por sí solo la protección contra sobrecargas o cortocircuitos. El relé de protección y los demás dispositivos del tablero deben seleccionarse y coordinarse para la aplicación. El montaje y la puesta en servicio deben seguir las instrucciones del fabricante y ser realizados por personal competente.

Despacho y envío en Heyselectric

Consulta la opción Recibe hoy en Santiago para comunas cercanas al anillo Vespucio, sujeta a cobertura, horario del pedido, disponibilidad y operación de despacho.

También puedes consultar retiro y envío a todas las regiones vía courier, según cobertura y condiciones del transporte. Revisa las alternativas aplicables al confirmar tu compra.

Preguntas frecuentes

¿Qué cambia frente al modelo CJX2s-25?

El catálogo asigna a este modelo 32 A y 15 kW en AC-3 a 380/400 V. Ambos comparten dimensiones máximas, pero tienen distintos valores eléctricos.

¿Puedo elegirlo solo por la potencia de 15 kW?

Ese valor corresponde a AC-3 a 380/400 V. También deben comprobarse corriente de placa, categoría de empleo, alimentación del mando y condiciones del montaje.

¿La bobina de 24 V y los 380/400 V describen lo mismo?

No. 24 V CA a 50/60 Hz corresponde al circuito de mando y no equivale a una bobina de 24 V CC. Los valores de corriente y kW de esta ficha están declarados para el circuito principal en AC-3 a 380/400 V.

¿El contactor protege por sí solo al motor?

No. Realiza la maniobra y debe coordinarse con las protecciones de sobrecarga y cortocircuito que requiera la aplicación.

¿Las medidas indicadas incluyen el espacio completo del montaje?

Son las dimensiones máximas del equipo base según el plano del catálogo. Debes prever adicionalmente las conexiones, los accesorios y los espacios del tablero.
