Contactor Trifásico 32A 220V CJX2s 1NO+1NC CNC Electric

Descripción

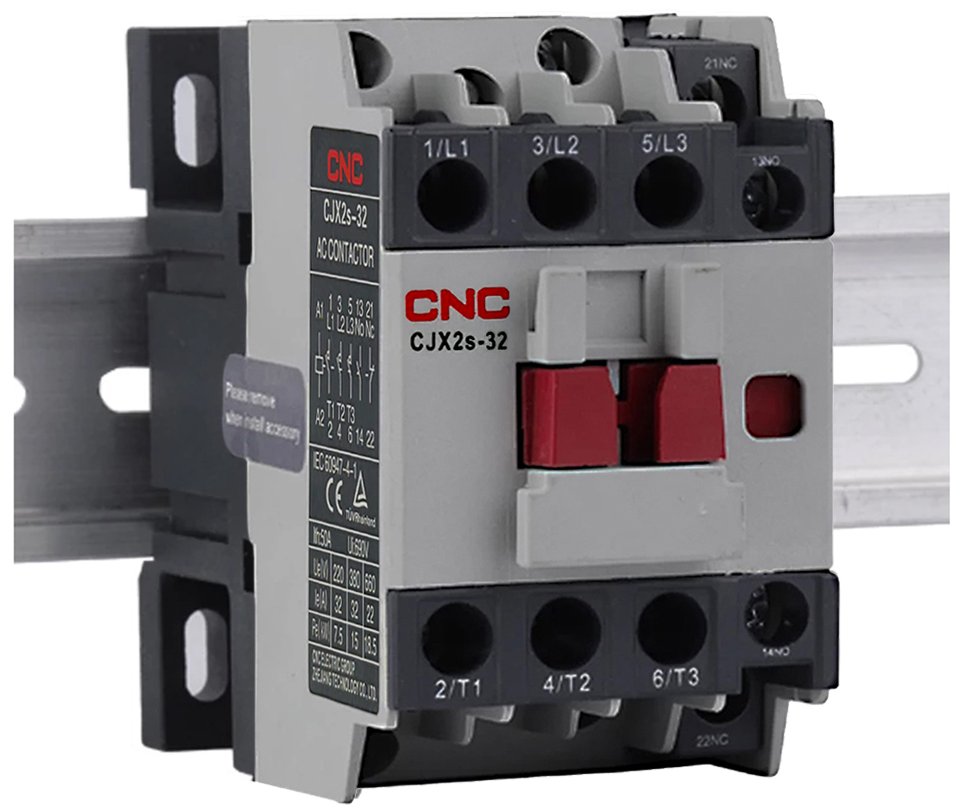

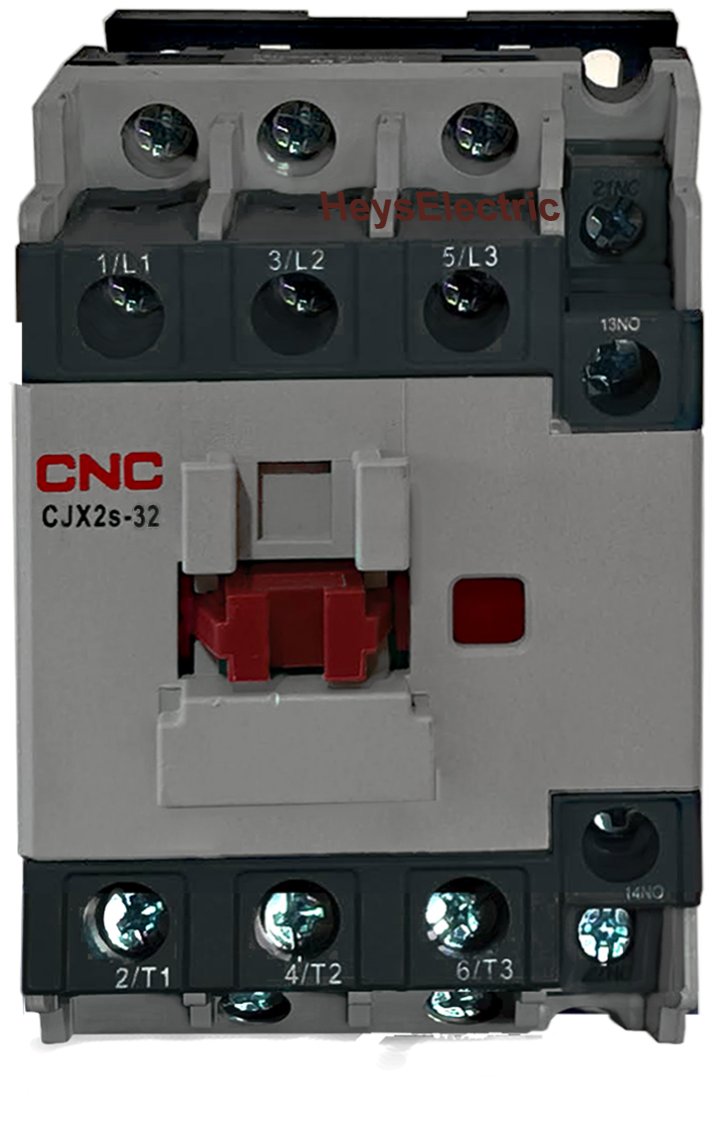

Contactor 32A Bobina 220V: CNC CJX2s-32

El contactor 32A bobina 220V CNC CJX2s-32 permite seleccionar una maniobra trifásica por dos datos distintos: la capacidad del circuito principal y la alimentación del mando. En AC-3 a 380/400 V, el catálogo asigna 32 A y 15 kW; la bobina de esta publicación es de 220 V CA, 50/60 Hz.

Para una reposición, comprueba también el espacio de montaje. Esta referencia comparte la envolvente dimensional de los modelos CJX2s-25 a CJX2s-38, pero sus valores de corriente y potencia deben leerse en su propia columna.

Características técnicas

Cómo elegir esta referencia

1. Contrasta los 32 A y 15 kW con el servicio AC-3 y la red de 380/400 V del proyecto.

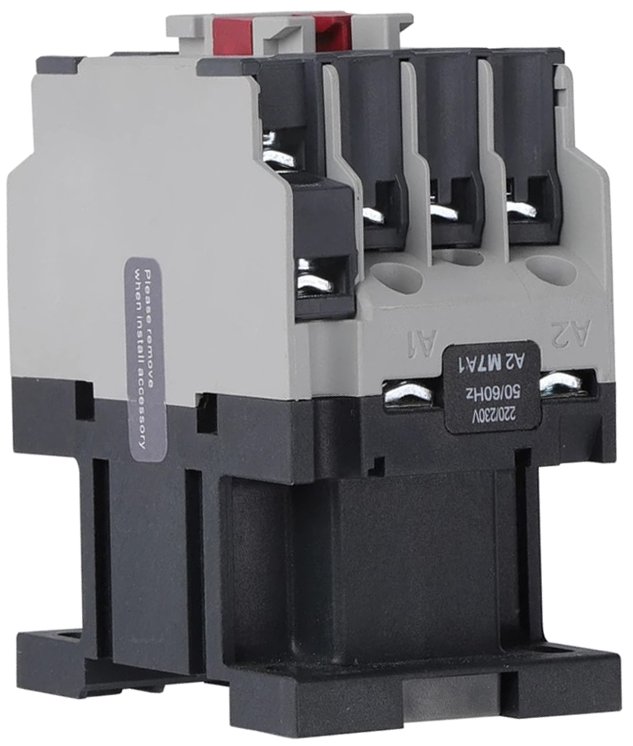

2. Verifica que el circuito de mando entregue 220 V CA a 50/60 Hz.
3. Revisa sus 86 mm de alto, 56,5 mm de ancho y 97 mm de fondo máximos, además del espacio para conexiones.

Medidas para planificar el tablero

Las cotas del catálogo se leen como A: alto, B: ancho y C: fondo. Para CJX2s-32, las dimensiones máximas son 86 × 56,5 × 97 mm en ese orden. El plano de fijación y las holguras del montaje se revisan por separado.

Aplicaciones y coordinación de protecciones

La serie se utiliza para maniobra y control de motores de corriente alterna. La selección debe considerar categoría de empleo, tensión de potencia, corriente de placa del motor y alimentación del circuito de mando.

El contactor realiza la maniobra; no sustituye por sí solo la protección contra sobrecargas o cortocircuitos. El relé de protección y los demás dispositivos del tablero deben seleccionarse y coordinarse para la aplicación. El montaje y la puesta en servicio deben seguir las instrucciones del fabricante y ser realizados por personal competente.

Despacho y envío en Heyselectric

Consulta la opción Recibe hoy en Santiago para comunas cercanas al anillo Vespucio, sujeta a cobertura, horario del pedido, disponibilidad y operación de despacho.

También puedes consultar retiro y envío a todas las regiones vía courier, según cobertura y condiciones del transporte. Revisa las alternativas aplicables al confirmar tu compra.

Preguntas frecuentes

¿Comparte tamaño con el CJX2s-25?

El catálogo agrupa ambos en las mismas dimensiones máximas. Eso no iguala sus valores eléctricos: el CJX2s-32 figura con 32 A y 15 kW en AC-3 a 380/400 V.

¿Los 15 kW son una capacidad válida para cualquier maniobra?

No. Corresponden a la categoría AC-3 y a 380/400 V. Otras tensiones o servicios, como AC-4, requieren revisar sus propios valores.

¿La bobina de 220 V y los 380/400 V describen lo mismo?

No. 220 V CA a 50/60 Hz corresponde al circuito de mando. Los valores de corriente y kW de esta ficha están declarados para el circuito principal en AC-3 a 380/400 V.

¿El contactor protege por sí solo al motor?

No. Realiza la maniobra y debe coordinarse con las protecciones de sobrecarga y cortocircuito que requiera la aplicación.

¿Las medidas indicadas incluyen el espacio completo del montaje?

Son las dimensiones máximas del equipo base según el plano del catálogo. Debes prever adicionalmente las conexiones, los accesorios y los espacios del tablero.
