Descripción

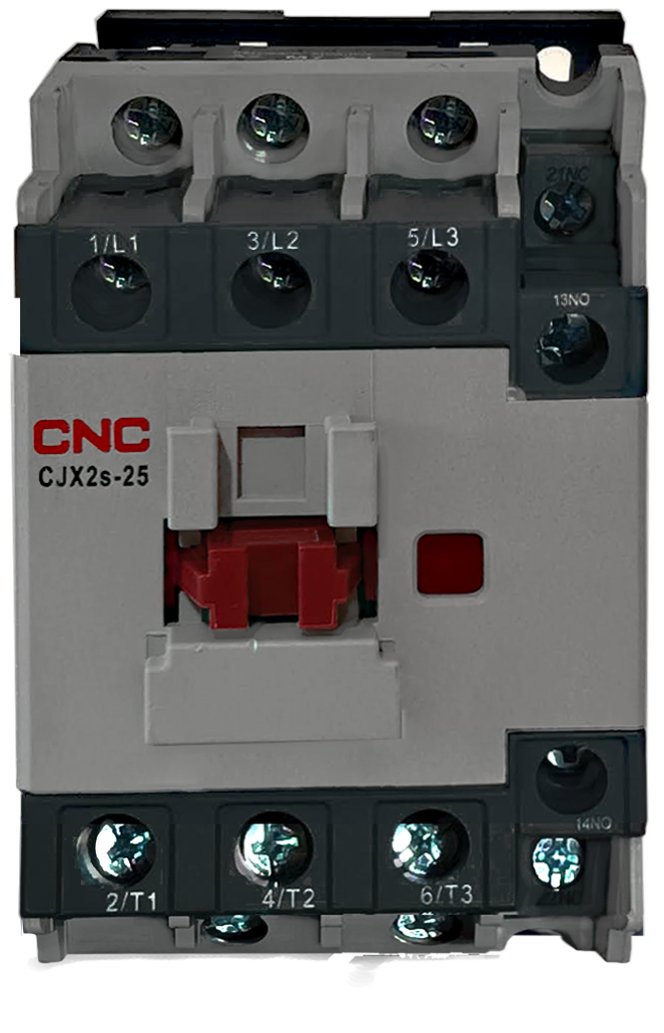

Contactor 25A Bobina 24V CA: CJX2s-25

El contactor 25A bobina 24V CA CJX2s-25 ofrece valores de 25 A y 11 kW en AC-3 a 380/400 V, con mando de 24 V alternos a 50/60 Hz. Es importante mantener separadas la selección del circuito principal y la alimentación de la bobina.

Frente a los modelos de 9, 12 y 18 A de este lote, cambia también el grupo dimensional. Antes de sustituir un calibre menor, compara el espacio del tablero y el plano de fijación, además de las prestaciones eléctricas.

Características técnicas

Cómo elegir esta referencia

1. Valida los 25 A y 11 kW en AC-3 a 380/400 V frente a la corriente de placa y al servicio del motor.

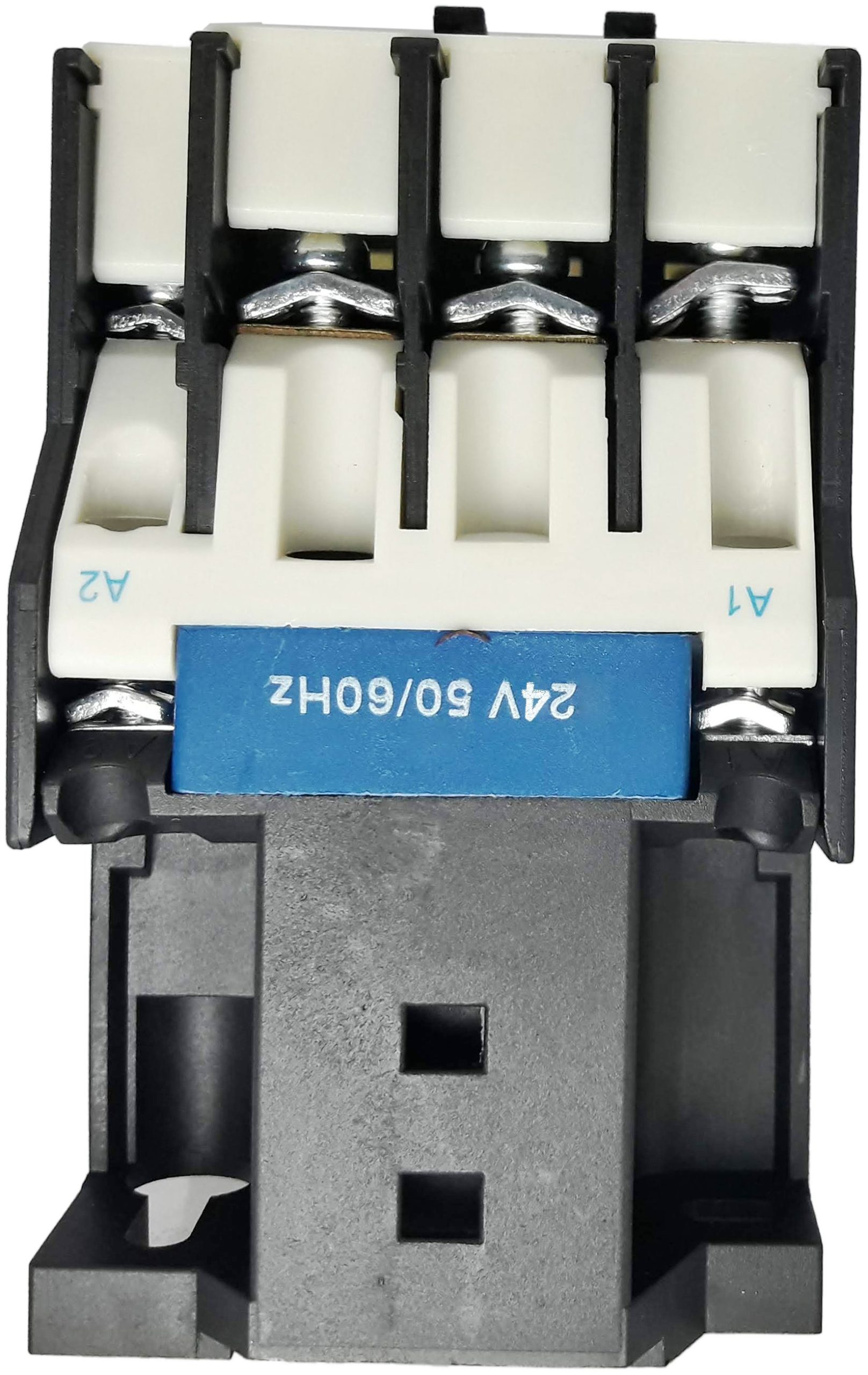

2. Comprueba que necesitas bobina de 24 V CA a 50/60 Hz.
3. Revisa 86 mm de alto, 56,5 mm de ancho y 97 mm de fondo máximos, junto con las conexiones y la fijación.

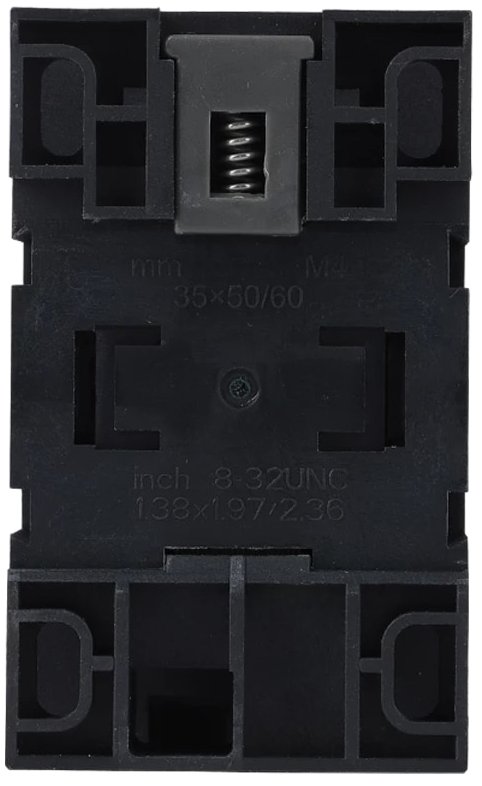

Medidas para planificar el tablero

Las cotas del catálogo se leen como A: alto, B: ancho y C: fondo. Para CJX2s-25, las dimensiones máximas son 86 × 56,5 × 97 mm en ese orden. El plano de fijación y las holguras del montaje se revisan por separado.

Aplicaciones y coordinación de protecciones

La serie se utiliza para maniobra y control de motores de corriente alterna. La selección debe considerar categoría de empleo, tensión de potencia, corriente de placa del motor y alimentación del circuito de mando.

El contactor realiza la maniobra; no sustituye por sí solo la protección contra sobrecargas o cortocircuitos. El relé de protección y los demás dispositivos del tablero deben seleccionarse y coordinarse para la aplicación. El montaje y la puesta en servicio deben seguir las instrucciones del fabricante y ser realizados por personal competente.

Despacho y envío en Heyselectric

Consulta la opción Recibe hoy en Santiago para comunas cercanas al anillo Vespucio, sujeta a cobertura, horario del pedido, disponibilidad y operación de despacho.

También puedes consultar retiro y envío a todas las regiones vía courier, según cobertura y condiciones del transporte. Revisa las alternativas aplicables al confirmar tu compra.

Preguntas frecuentes

¿Tiene las mismas dimensiones que el contactor de 18 A?

No. CJX2s-25 pertenece al grupo dimensional CJX2s-25/32/38. Revisa las medidas y la fijación antes de reemplazar un calibre del grupo inferior.

¿Es equivalente al modelo de 32 A por compartir tamaño?

No. El catálogo asigna a CJX2s-25 25 A y 11 kW en AC-3 a 380/400 V; compartir envolvente no iguala los valores de empleo.

¿La bobina de 24 V y los 380/400 V describen lo mismo?

No. 24 V CA a 50/60 Hz corresponde al circuito de mando y no equivale a una bobina de 24 V CC. Los valores de corriente y kW de esta ficha están declarados para el circuito principal en AC-3 a 380/400 V.

¿El contactor protege por sí solo al motor?

No. Realiza la maniobra y debe coordinarse con las protecciones de sobrecarga y cortocircuito que requiera la aplicación.

¿Las medidas indicadas incluyen el espacio completo del montaje?

Son las dimensiones máximas del equipo base según el plano del catálogo. Debes prever adicionalmente las conexiones, los accesorios y los espacios del tablero.
