Contactor Trifásico 12A 24VAC CJX2s 1NO+1NC CNC Electric

Descripción

Contactor 12A Bobina 24V CA: CJX2s-12

El contactor 12A bobina 24V CA CJX2s-12 combina tres polos principales con mando de 24 V alternos a 50/60 Hz. Su referencia eléctrica es de 12 A y 5,5 kW en AC-3 a 380/400 V, separada de la alimentación de la bobina.

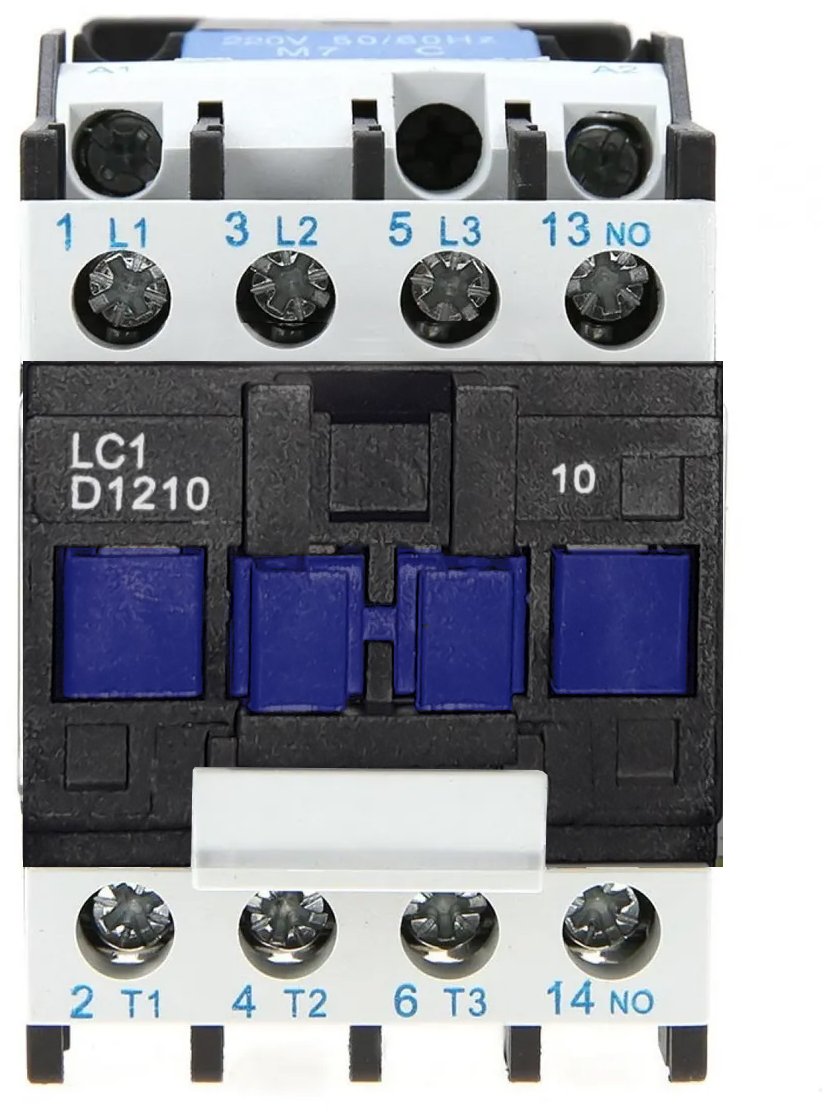

Para una reposición, conviene verificar tanto la función de los contactos como el calibre. Los auxiliares 1NO+1NC pertenecen al circuito de mando o señalización y no sustituyen los tres polos que realizan la maniobra de potencia.

Características técnicas

Cómo elegir esta referencia

1. Relaciona los 12 A y 5,5 kW con el motor y el servicio AC-3 a 380/400 V.
2. Confirma que el circuito de mando requiere 24 V CA a 50/60 Hz.
3. Comprueba las medidas máximas de 74,5 × 45,5 × 85,5 mm, en orden alto × ancho × fondo, y la disposición de conexiones.

Medidas para planificar el tablero

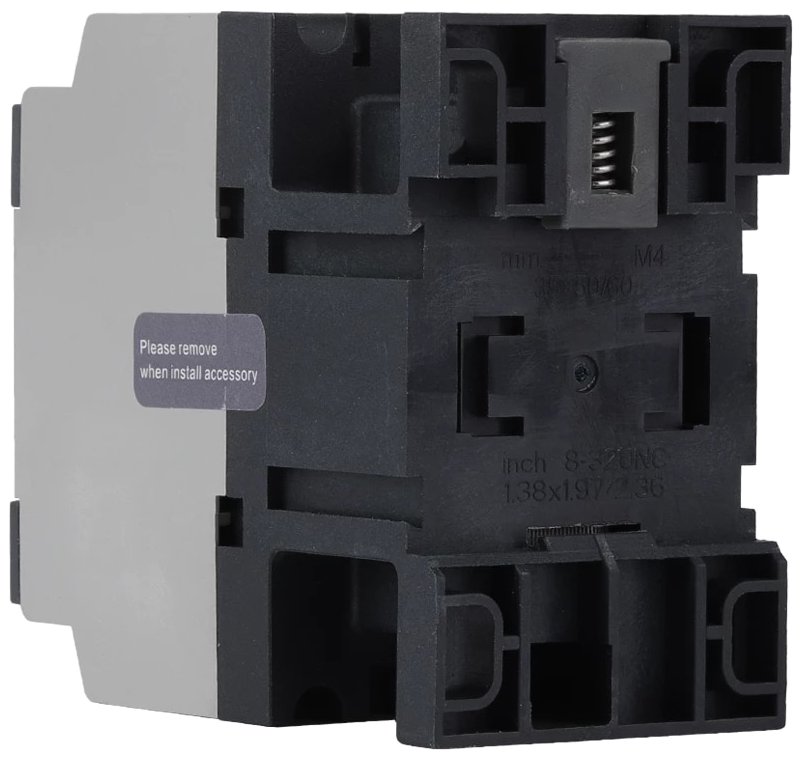

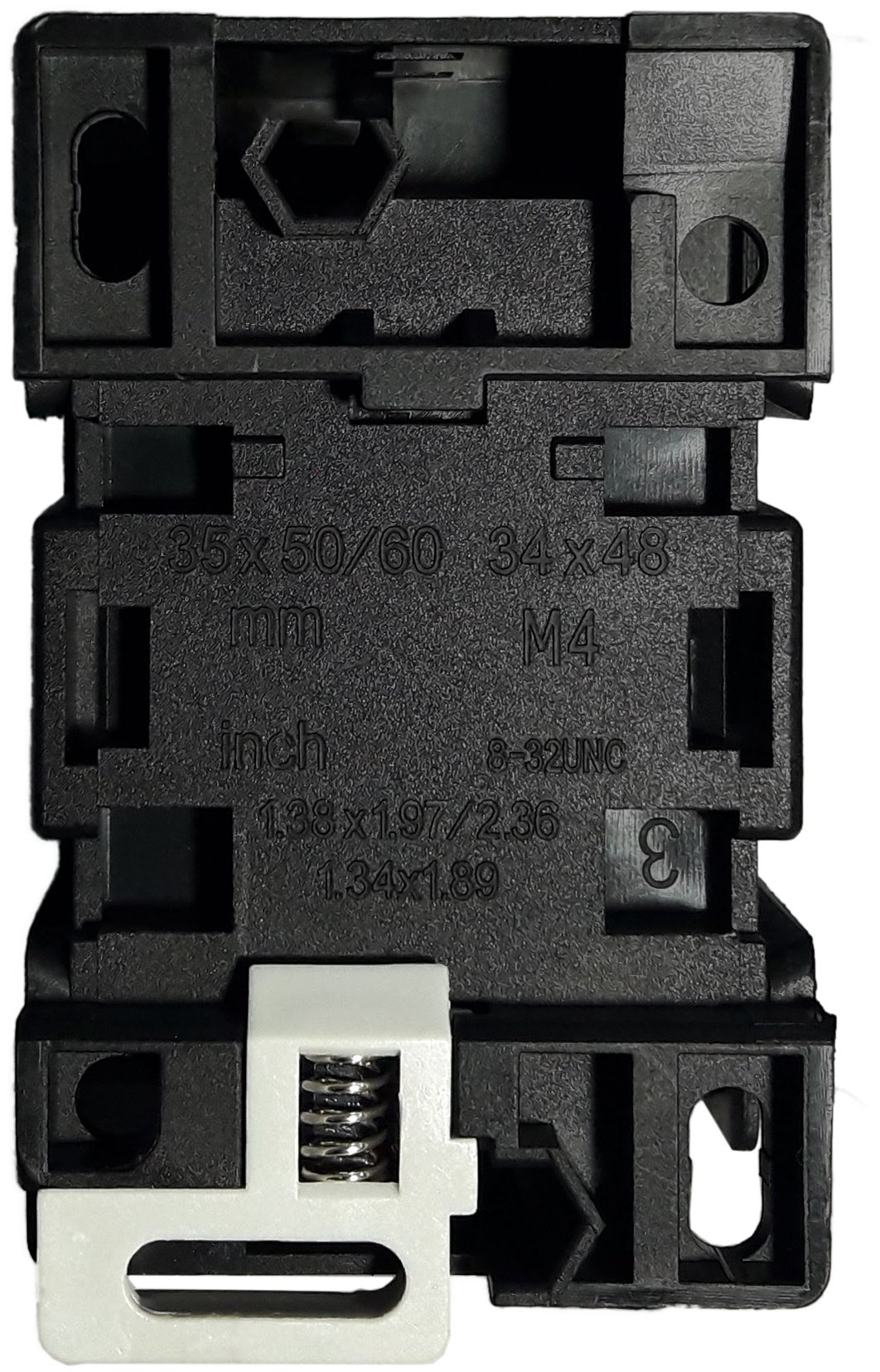

Las cotas del catálogo se leen como A: alto, B: ancho y C: fondo. Para CJX2s-12, las dimensiones máximas son 74,5 × 45,5 × 85,5 mm en ese orden. El plano de fijación y las holguras del montaje se revisan por separado.

Aplicaciones y coordinación de protecciones

La serie se utiliza para maniobra y control de motores de corriente alterna. La selección debe considerar categoría de empleo, tensión de potencia, corriente de placa del motor y alimentación del circuito de mando.

El contactor realiza la maniobra; no sustituye por sí solo la protección contra sobrecargas o cortocircuitos. El relé de protección y los demás dispositivos del tablero deben seleccionarse y coordinarse para la aplicación. El montaje y la puesta en servicio deben seguir las instrucciones del fabricante y ser realizados por personal competente.

Despacho y envío en Heyselectric

Consulta la opción Recibe hoy en Santiago para comunas cercanas al anillo Vespucio, sujeta a cobertura, horario del pedido, disponibilidad y operación de despacho.

También puedes consultar retiro y envío a todas las regiones vía courier, según cobertura y condiciones del transporte. Revisa las alternativas aplicables al confirmar tu compra.

Preguntas frecuentes

¿Los auxiliares 1NO+1NC son los contactos de fuerza?

No. El equipo dispone de tres polos principales; 1NO+1NC identifica un contacto auxiliar normalmente abierto y otro normalmente cerrado.

¿El modelo de 12 A ocupa más que el de 9 A?

En este catálogo, CJX2s-09, CJX2s-12 y CJX2s-18 comparten dimensiones máximas. Sus corrientes y potencias se seleccionan por separado.

¿La bobina de 24 V y los 380/400 V describen lo mismo?

No. 24 V CA a 50/60 Hz corresponde al circuito de mando y no equivale a una bobina de 24 V CC. Los valores de corriente y kW de esta ficha están declarados para el circuito principal en AC-3 a 380/400 V.

¿El contactor protege por sí solo al motor?

No. Realiza la maniobra y debe coordinarse con las protecciones de sobrecarga y cortocircuito que requiera la aplicación.

¿Las medidas indicadas incluyen el espacio completo del montaje?

Son las dimensiones máximas del equipo base según el plano del catálogo. Debes prever adicionalmente las conexiones, los accesorios y los espacios del tablero.
