Selector Plástico 2 Posiciones 1NO+1NC | Serie Económica
$2.420 iva incluido
- Modelo: LAY5-ED25
- Estructura: Plástica, serie E
- Posiciones: 2, mantenidas
- Contactos: 1NO + 1NC
- Accionamiento: Selector de maneta
- Perforación nominal de montaje: Ø22,3 mm
19 disponibles

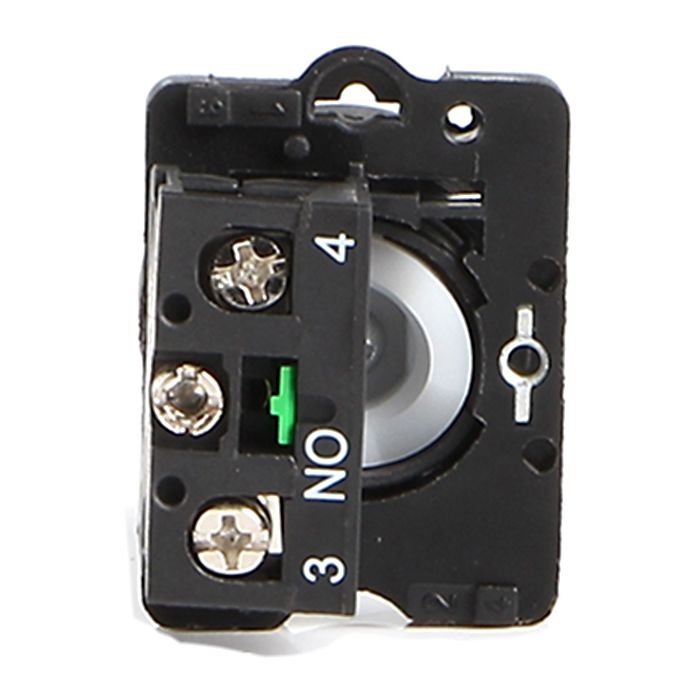

Selector plástico 2 posiciones | LAY5-ED25 1NO+1NC
El selector plástico 2 posiciones LAY5-ED25 combina una selección mantenida con un contacto normalmente abierto y otro normalmente cerrado. Esta configuración permite elegirlo por la lógica eléctrica requerida, además de por el formato del mando.
A diferencia de un selector de tres posiciones, dispone de dos estados de accionamiento. La designación 1NO+1NC describe los contactos; no debe interpretarse como una capacidad de corte o un enclavamiento de seguridad.
Características técnicas
| Característica | Detalle |
|---|---|
| Modelo | LAY5-ED25 |
| Estructura | Plástica, serie E |
| Posiciones | 2, mantenidas |
| Contactos | 1NO + 1NC |
| Accionamiento | Selector de maneta |
| Perforación nominal de montaje | Ø22,3 mm |
| Espesor de panel de referencia | 0,5–5 mm |
| Corriente térmica Ithe de familia | 10 A |
| AC-15, corriente de empleo | 3 A a 240 V; 2,5 A a 380 V |
| DC-13, corriente de empleo | 0,55 A a 125 V; 0,27 A a 250 V |
| Referencia de la serie | IEC 60947-5-1 |
Cómo elegir y preparar la instalación
Comprueba que el esquema necesite dos posiciones y la combinación de contactos de reposo indicada. Si buscas tres estados, compara ED33 y revisa también el cambio de 1NO+1NC a 2NO.
Aplicaciones y uso
Adecuado para selección de órdenes en circuitos de mando, con señalización y lógica definidas por el proyecto. El selector no sustituye los dispositivos encargados de maniobrar o proteger la carga.
Despacho y retiro en Heyselectric
Consulta la opción Recibe hoy en Santiago para comunas cercanas al anillo Vespucio, sujeta a cobertura, horario del pedido, disponibilidad y operación de despacho. Revisa también retiro y envío a regiones según las alternativas y condiciones aplicables a tu compra.
Preguntas frecuentes
¿Regresa automáticamente al soltar la maneta?
No. ED25 es de posiciones mantenidas; queda en el estado seleccionado.
¿Qué contactos incorpora?
Un normalmente abierto y un normalmente cerrado: 1NO+1NC.
¿Es lo mismo que un selector 2NO?
No. La combinación de contactos es diferente y puede cambiar el comportamiento del circuito. Contrasta el esquema antes de reemplazarlo.
¿Puede conectarse directamente a cualquier motor?
No se selecciona una carga de potencia únicamente por el número de contactos. Esta ficha está orientada al mando y conserva las categorías eléctricas de referencia.
