Relé Térmico 48-65A JR28s-93 | Compatible CJX2 LC1D

Descripción

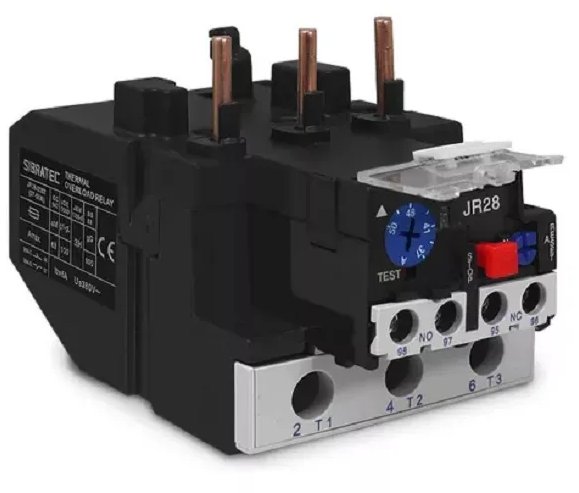

Relé Térmico 48-65A JR28s-93 | Sobrecarga

El relé térmico 48-65A JR28s-93 ofrece un intervalo comercial intermedio dentro del bastidor 93. Ayuda a buscar la protección por corriente sin elegir únicamente a partir del calibre del contactor o de una potencia de motor estimada.

La selección requiere comprobar tanto el rango de 48 a 65 A como la geometría de conexión. Un bastidor compartido no implica que todos los rangos deban regularse al mismo valor.

Características técnicas y presentación

Cómo elegir el rango y el montaje

Esta referencia se solapa con 37–50 A entre 48 y 50 A y con 63–80 A entre 63 y 65 A. Usa la corriente de placa y la compatibilidad real para comparar esas alternativas; no es una tolerancia adicional del producto.

Selecciona el dial para que incluya la corriente nominal de placa del motor y ajusta conforme a las instrucciones aplicables al conjunto. Comprueba por separado bastidor, referencia del contactor y condiciones de arranque; no sustituyas la corriente de placa por una estimación de kW o HP.

La denominación comercial JR28s-93 se presenta junto a EBS1TR-93 como referencia técnica de familia. Compara el bastidor y la conexión del conjunto antes de sustituir otra unidad; esa correspondencia no significa que cualquier contactor de aspecto similar admita montaje directo.

Contactos auxiliares y circuito de mando

El contacto normalmente cerrado 95–96 se integra en serie con el mando de la bobina del contactor para interrumpir la orden ante disparo. El normalmente abierto 97–98 permite señalizar la condición mediante un circuito de piloto o alarma compatible. Son contactos separados del paso trifásico de potencia; comprueba tensión, capacidad y esquema de la unidad antes de conectarlos.

El diagrama funcional de referencia sitúa fusibles aguas arriba, el contactor y el relé antes del motor. La explicación de funciones no sustituye el dimensionamiento ni el esquema completo del tablero. No se asigna a este relé una capacidad de corte de cortocircuito.

Aplicaciones y coordinación de protecciones

Puede integrarse a un conjunto contactor-relé para maniobra de un motor trifásico compatible. Frente a una sobrecarga o pérdida de fase, el relé actúa sobre el mando; el contactor realiza la apertura del circuito de potencia. La protección de cortocircuito debe resolverse aguas arriba con fusibles o interruptor apropiado, coordinados con el conjunto.

Despacho y retiro en Heyselectric

Consulta la opción Recibe hoy en Santiago para comunas cercanas al anillo Vespucio, sujeta a corte horario, cobertura, disponibilidad y operación de despacho. Revisa también las condiciones de retiro y envío a regiones por courier; modalidad por pagar y operador según corresponda al pedido.

Preguntas frecuentes

¿Qué significa el rango 48–65 A?

Es el intervalo comercial de regulación. La corriente nominal de placa del motor debe quedar comprendida en ese rango; el ajuste concreto sigue las instrucciones del equipo.

¿El bastidor 93 obliga a ajustarlo a 93 A?

No. El bastidor identifica la familia de montaje; el ajuste se elige para el motor dentro del intervalo de esta referencia.

¿Protege también contra cortocircuitos?

No reemplaza esa protección. El circuito necesita fusibles o un interruptor apropiado aguas arriba, coordinados con el contactor y el relé.

¿Para qué sirven 95–96 y 97–98?

El NC 95–96 se integra al mando de la bobina para interrumpir la orden ante disparo; el NO 97–98 puede utilizarse para señalización conforme al esquema del conjunto.

¿Es indistinto elegir rearme manual o automático?

No. El modo de rearme forma parte del diseño del mando. Un sistema con rearme automático debe evitar una puesta en marcha no prevista.

¿Se puede elegir solo por los kW del motor?

No. Comprueba corriente de placa, conexión, rango y montaje. La potencia aislada no determina un valor único de ajuste.
