Condensador de Marcha 70uF 450VAC con 2 Cables CBB60

Descripción

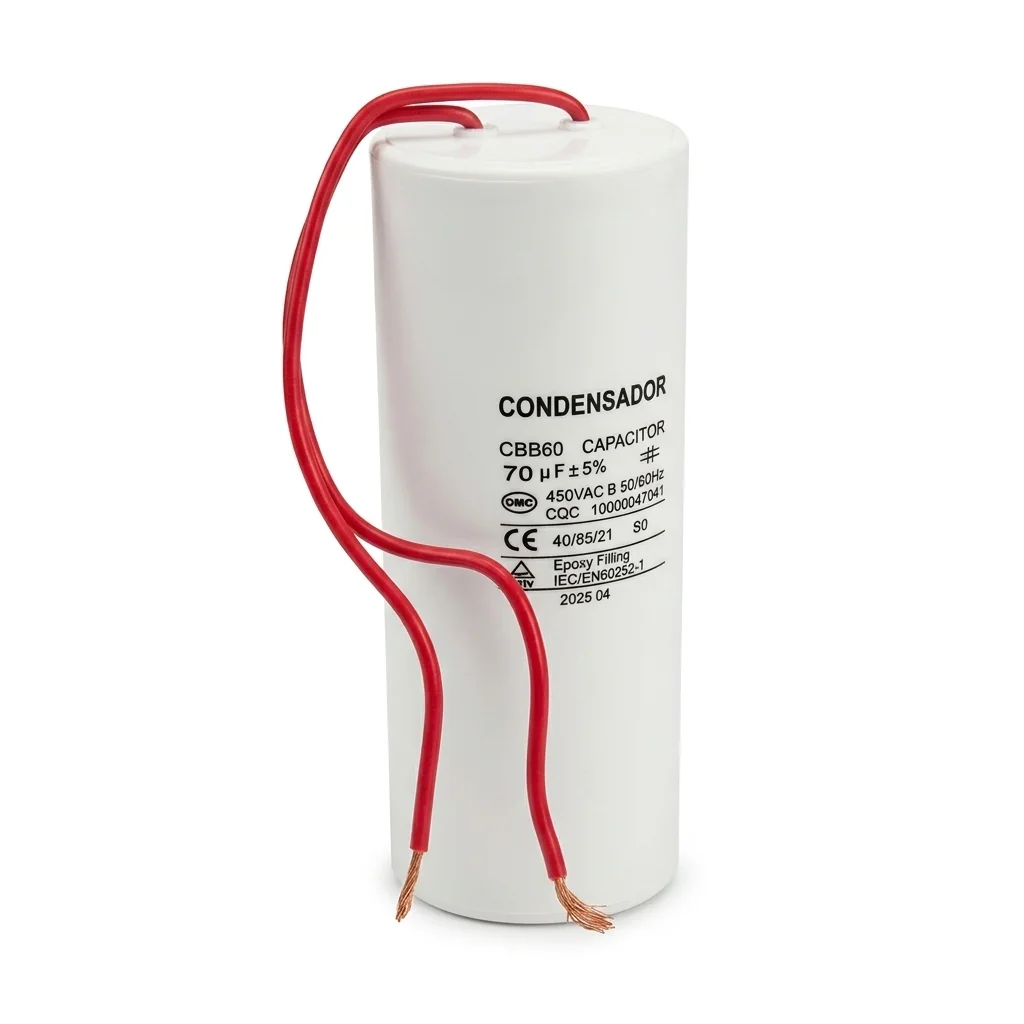

Condensador de Marcha 70uF 450VAC con 2 Cables: capacitor de marcha CBB60

El condensador de 70 µF y 450 V CA con cables es un capacitor permanente o de marcha (RUN) diseñado para motores monofásicos de corriente alterna cuya documentación requiera un condensador de 70 microfaradios (70 µF). Trabaja con una tensión nominal de 450 V AC, frecuencia de 50/60 Hz y tolerancia de ±5%. El formato de esta versión incorpora dos cables de conexión rojos de 15 cm cada uno, en lugar de terminales tipo lengüeta.

Su función en el circuito del motor es producir el desfase eléctrico previsto entre devanados en los diseños que emplean condensador permanente. Esto permite que el motor desarrolle su funcionamiento conforme a sus especificaciones originales. No se trata de una mejora universal de potencia, ni de un repuesto que pueda elegirse solo por la apariencia o por la tensión de alimentación del equipo.

Aplicaciones: motores de portones, bombas y equipos monofásicos

Este capacitor de marcha de 70 µF puede utilizarse como repuesto en instalaciones que indiquen ese valor y un condensador permanente. Una aplicación de interés es la automatización de portones correderos o batientes con motor monofásico de CA y condensador de marcha. La compatibilidad depende del motor instalado, no del hecho de que sea un portón automático: hay equipos que utilizan otros valores y otros que no emplean este componente.

• Motores de portones eléctricos: reemplazo cuando la placa, el capacitor retirado o el manual exijan un modelo permanente de 70 µF y tensión admisible de hasta 450 V AC.
• Bombas de agua o electrobombas: mantenimiento de motores que utilicen el mismo valor de capacitancia y tipo de servicio.
• Equipos de ventilación o maquinaria monofásica: únicamente si su documentación técnica exige esta especificación.
• Servicio técnico: reposición de un condensador de marcha con conductores flexibles donde exista espacio y conexión adecuados.

La ventaja particular de esta variante es que los conductores integrados permiten llevar la conexión hasta los bornes previstos por el equipo sin depender de una hembra Faston en la parte superior del capacitor. La instalación debe respetar el esquema original y la terminación eléctrica apropiada; no se debe dejar cobre desnudo accesible ni empalmes sueltos.

Ficha técnica del condensador de marcha CBB60 70uF 450VAC

Las cotas del cuerpo y sus salientes se indican por separado. Revisa el espacio disponible y la conexión de tu equipo antes de comprar; las marcaciones no se ofrecen como certificación independiente.

Cómo elegir el condensador correcto para un motor de portón

Si el portón abre lentamente, hace ruido al intentar moverse o no arranca, el condensador es una de las piezas que puede revisar un técnico. Sin embargo, estos síntomas también pueden deberse a la cremallera, al desplazamiento mecánico del portón, a conexiones deficientes, a la tarjeta de control o al motor. Un diagnóstico requiere comprobar el recorrido mecánico y medir el capacitor con un instrumento adecuado.

• Comprueba 70 µF: reemplaza por la capacitancia especificada por el fabricante, no por una mayor buscando más fuerza.
• Comprueba el tipo: debe tratarse de un condensador de marcha/permanente CBB60 compatible; no asumir equivalencia con uno electrolítico de arranque de servicio intermitente.
• Comprueba la tensión: 450 V AC es la tensión nominal del capacitor, no el voltaje que debe suministrarse al motor. La tensión admisible del repuesto debe ser igual o superior a la exigida.
• Comprueba el formato: cuerpo Ø50 × 125 mm y dos cables de 150 mm. Verifica el espacio disponible, la ruta de los cables y el tipo de bornes del equipo.
• Comprueba el conexionado: los capacitores de marcha de CA de este tipo son no polarizados; que ambos cables sean rojos no define positivo y negativo. Aun así, deben conectarse exactamente en los puntos que señale el circuito del fabricante.

Advertencia técnica: antes de intervenir, corta y verifica la ausencia de tensión. Los condensadores pueden conservar carga después de desconectarlos y deben descargarse de forma controlada por personal competente. No se recomienda cortocircuitar directamente los conductores ni manipular extremos expuestos sin protección.

Despacho y envío en Chile

En Heyselectric puedes consultar la opción «Recibe hoy en Santiago» para comunas cercanas al anillo Vespucio, sujeta a horario de compra, stock y disponibilidad de la ruta. Realizamos envíos a todas las regiones de Chile vía courier y disponemos de retiro en tienda en Cuevas 1294, Santiago. El plazo final se confirma según el destino y el método de despacho seleccionado.

Si tienes dudas sobre el condensador de tu motor, compara la etiqueta del componente retirado y las medidas con esta ficha antes de realizar el pedido. Así elegirás el formato de conexión correcto.

Preguntas frecuentes: condensador CBB60, motores y portones

¿Sirve este condensador de 70 µF para un motor de portón eléctrico?

Sí, solo si el motor de portón utiliza un condensador permanente de 70 µF y admite 450 V AC como tensión nominal del repuesto. Confirma la etiqueta o el manual del automatizador.

¿Por qué el motor del portón zumba, pero no abre o no cierra?

Un capacitor dañado o mal conectado puede ser una causa. También puede existir resistencia mecánica, una cremallera trabada o una avería eléctrica. La falla debe comprobarse antes de sustituir piezas.

¿Este condensador sirve tanto para portones correderos como batientes?

El tipo de apertura no determina la capacitancia. Puede servir en cualquiera de ellos si incorpora un motor monofásico de CA que requiera 70 µF de marcha y este formato de conexión.

¿Los dos cables rojos tienen positivo y negativo?

No. Este condensador de marcha de CA no es polarizado. Los dos conductores no representan polos positivo y negativo; sigue siempre el esquema eléctrico del motor.

¿Puedo cambiar un condensador de 50 o 60 µF por uno de 70 µF?

No se recomienda. Los microfaradios deben coincidir con el valor previsto para el motor. Un valor mayor no significa más potencia y puede causar funcionamiento incorrecto o calentamiento.

¿Qué significa 450 V AC si el motor funciona a 220 V?

Es la tensión nominal máxima de trabajo del condensador, no la tensión de alimentación del motor. Puede reemplazar uno de menor tensión nominal solo si también coinciden el valor en µF y el tipo de servicio.

¿Es un capacitor de marcha o de partida?

Es un capacitor de marcha permanente (RUN). Puede colaborar durante el arranque en motores que lo utilizan, pero no equivale automáticamente a un condensador electrolítico de partida de uso breve.

¿Qué dimensiones tiene y cuánto miden los cables?

El cuerpo mide aproximadamente 50 mm de diámetro y 125 mm de alto. Incluye dos cables rojos de 150 mm cada uno. Verifica el espacio para el cuerpo y las conexiones.
